Aké sú zliatiny ocele? Typy, stupne a aplikácie

Aké sú zliatiny ocele? Priama odpoveď

Oceľové zliatiny vznikajú spojením železa a uhlíka s jedným alebo viacerými dodatočnými legovacími prvkami – ako je chróm, nikel, molybdén, vanád, mangán alebo volfrám – na výrobu materiálov so špecifickými mechanickými, tepelnými alebo chemickými vlastnosťami, ktoré obyčajná uhlíková oceľ sama o sebe nedokáže dodať. Široká rodina sa delí na dve hlavné vetvy: nízkolegované ocele , ktoré obsahujú menej ako 8 % celkových legujúcich prvkov a vysokolegované ocele , ktoré presahujú túto hranicu a zahŕňajú nehrdzavejúce ocele a nástrojové ocele.

V rámci tejto rodiny zaberajú výkovky z legovanej ocele kritické priemyselné miesto. Keď sa legovaná oceľ tvaruje kovaním – procesom stláčania zahriateho kovu pod vysokým tlakom – výsledné komponenty vykazujú jemnejšiu štruktúru zrna, vynikajúcu odolnosť proti únave a užšiu rozmerovú toleranciu ako odliatky alebo obrábaný tyčový materiál. Priemyselné odvetvia od ropy a zemného plynu cez letecký priemysel až po výrobu energie sa vo veľkej miere spoliehajú na výkovky z legovanej ocele, pokiaľ ide o diely, ktoré musia prežiť extrémne namáhanie, teploty alebo korozívne prostredie.

Nižšie uvedené časti rozoberajú kľúčové skupiny zliatin, ich zloženie, úlohu každého legujúceho prvku a ako kovanie premieňa surovú legovanú oceľ na vysokovýkonné komponenty.

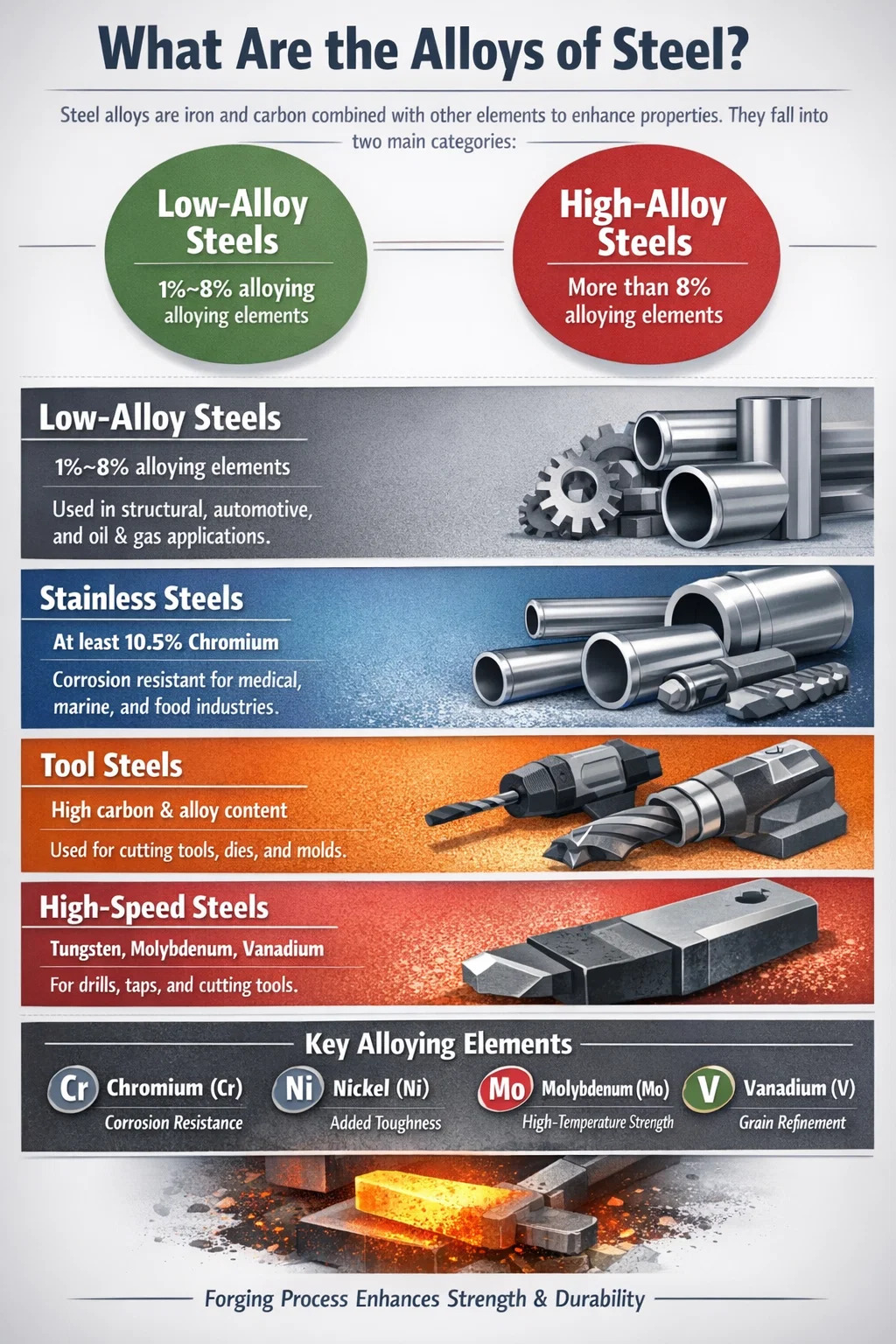

Hlavné kategórie zliatin ocele

Klasifikácia zliatin ocele sleduje niekoľko prekrývajúcich sa systémov – podľa celkového obsahu zliatiny, podľa primárneho legujúceho prvku a podľa konečného použitia. Najpraktickejším rámcom pre inžinierov a nákupcov je kombinácia úrovne obsahu zliatiny a identity primárneho prvku.

Nízkolegované ocele

Tieto ocele obsahujú 1 % až 8 % celkových legujúcich prvkov. Sú ťahúňmi stavebného inžinierstva, výroby tlakových nádob a veľkých výkovkov z legovanej ocele. Bežné triedy zahŕňajú AISI 4130, 4140, 4340 a 8620. Napríklad výkovok triedy 4340 môže dosiahnuť pevnosť v ťahu 1 080–1 470 MPa v závislosti od tepelného spracovania, vďaka čomu je vhodnou voľbou pre komponenty podvozkov lietadiel, kľukové hriadele a vysokovýkonné prevody.

Vysokolegované ocele

Ak celkový obsah legujúcich prvkov presiahne 8 %, oceľ sa klasifikuje ako vysokolegovaná. Obchodne najvýznamnejšou podskupinou je nehrdzavejúca oceľ, ktorá si vyžaduje min 10,5 % chrómu na vytvorenie pasívnej oxidovej vrstvy, ktorá odoláva korózii. Sem patria aj rýchlorezné nástrojové ocele, ložiskové ocele a žiaruvzdorné zliatiny. Martenzitické ocele – špecializovaná vysokolegovaná skupina obsahujúca 18–25 % niklu – dosahujú mimoriadne vysokú pevnosť (až do 2 400 MPa ) skôr mechanizmom starnutia martenzitu než konvenčným kalením a temperovaním.

Nehrdzavejúce ocele

Nehrdzavejúca oceľ je technicky podskupinou vysokolegovanej ocele, ale takmer vždy sa o nej diskutuje samostatne kvôli jej rozsahu a rozmanitosti. Štyri hlavné skupiny sú austenitické (séria 300), feritické (séria 400), martenzitické (série 400 a 500) a duplexné (2205, 2507). Duplexné triedy kombinujú austenitické a feritické mikroštruktúry a ponúkajú hrubo dvojnásobná medza klzu štandardného 316L pri zachovaní porovnateľnej odolnosti proti korózii – dôvod, prečo dominujú na mori ropné a plynové potrubia a komponenty čerpadiel, často vyrábané ako výkovky z nehrdzavejúcej legovanej ocele.

Nástrojové ocele

Nástrojové ocele sú vysoko uhlíkové, vysokolegované triedy navrhnuté pre tvrdosť, odolnosť proti opotrebovaniu a rozmerovú stabilitu pri zvýšených teplotách. Skupiny zahŕňajú kalenie vodou (séria W), kalenie v oleji (séria O), kalenie vzduchom (séria A), ocele typu D (s vysokým obsahom chrómu), ocele pre prácu za tepla (séria H) a rýchlorezné ocele (série M a T). Kvalita ako M2 rýchlorezná oceľ obsahuje približne 6 % volfrámu, 5 % molybdénu, 4 % chrómu a 2 % vanádu , čo mu dáva výnimočnú červenú tvrdosť pre rezné nástroje pracujúce pri teplotách okolo 600 °C.

Kľúčové legovacie prvky a ich účinky na oceľ

Každý prvok pridaný do ocele vytvára špecifické, predvídateľné zmeny v mikroštruktúre a vlastnostiach. Pochopenie týchto účinkov je nevyhnutné pri špecifikácii výkovkov z legovanej ocele, pretože teploty kovania, rýchlosti ochladzovania a tepelné spracovanie po kovaní musia všetky zodpovedať za chémiu zliatiny.

Kaliteľnosť – schopnosť ocele byť vytvrdená do danej hĺbky – je jedným z najdôležitejších parametrov pre výkovky z legovanej ocele. Hrubý výkovok, ktorý cez jadro nestvrdne, bude mať mäkké vnútro, ktoré obmedzí nosnosť. Chróm, molybdén a mangán podstatne zvyšujú kaliteľnosť, a preto sú triedy ako 4140 (Cr-Mo) a 4340 (Ni-Cr-Mo) tak široko špecifikované pre veľké výkovky.

Bežné triedy legovaných ocelí a ich aplikácie v reálnom svete

Výber stupňa je zriedkavo abstraktný – riadi sa špecifickými prevádzkovými podmienkami, geometriou a nákladovými obmedzeniami. Nižšie uvedené triedy predstavujú komerčne najvýznamnejšie legované ocele, z ktorých mnohé sa bežne spracúvajú ako výkovky z legovanej ocele.

AISI 4140 (chróm-molybdénová oceľ)

Snáď najuniverzálnejšia nízkolegovaná oceľ, ktorá sa dnes vyrába, 4140 obsahuje približne 0,95 % chrómu a 0,20 % molybdénu spolu s 0,38 – 0,43 % uhlíka. V ochladenom a popúšťanom stave dosahuje pevnosti v ťahu 850–1 000 MPa s dobrou odolnosťou proti únave. Používa sa na nápravové hriadele, hriadele čerpadiel, spojky, piestne tyče a ozubené kolesá. Ako výkovky z legovanej ocele sa 4 140 komponentov nachádza v celom ropnom poli – vo vrtných objímkach, ponorných nástavcoch a tyčiach vrtnej ocele – pretože táto trieda odoláva torznej únave v prostredí s hĺbením.

AISI 4340 (nikel-chróm-molybdénová oceľ)

Pridanie približne 1,65 – 2,00 % niklu na Cr-Mo základ 4340 dramaticky zlepšuje húževnatosť a prekalenie vo veľkých profiloch. Táto trieda je štandardom pre letecké konštrukčné výkovky, vrátane priedelov, kovania krídel a komponentov podvozku. Môže byť tepelne spracovaný na minimálnu pevnosť v ťahu 1 470 MPa pri zachovaní hodnôt Charpyho rázovej húževnatosti nad 20 J pri –40 °C. AMS 6415 a AMS 6414 sú špecifikácie obstarávania pre letecký priemysel pre túto triedu, pričom druhá z nich vyžaduje pretavenie vákuovým oblúkom (VAR) pre vynikajúcu čistotu.

AISI 8620 (niklovo-chróm-molybdénová nauhličovacia oceľ)

Trieda 8620 je cementačná oceľ. Jeho nízky obsah uhlíka v jadre (0,18 – 0,23 %) udržuje interiér odolný, zatiaľ čo nauhličovanie povrchu na 0,8 – 1,0 % uhlíka vytvára tvrdé puzdro odolné voči opotrebovaniu. Po nauhličení a kalení dosiahne tvrdosť povrchu 58-62 HRC , zatiaľ čo jadro zostáva na 25–35 HRC. Ozubené kolesá, pastorky a vačkové hriadele sú klasické kovanie z legovanej ocele 8620 v automobilovom priemysle a vo výrobe ťažkých zariadení.

AISI 52100 (vysoko uhlíková chrómová ložisková oceľ)

S cca 1,0 % uhlíka a 1,5 % chrómu , 52100 je navrhnutý pre únavovú životnosť valivého kontaktu v ložiskových krúžkoch a guličkách. Po vytvrdnutí dosahuje povrchovú tvrdosť 60–64 HRC. Jeho mimoriadne prísne požiadavky na čistotu – nízky obsah síry, fosforu, kyslíka a inklúzií – znamenajú, že 52100 sa často vyrába elektrotroskovým pretavovaním (ESR). Kované ložiskové krúžky v 52100 prekonávajú opracovaný tyčový materiál vďaka priaznivému zosúladeniu toku zrna s geometriou krúžku.

P91 a P92 (9% chrómové ocele odolné voči tečeniu)

P91 (9Cr-1Mo-V-Nb) a P92 (9Cr-2W-0,5Mo-V-Nb) sú chróm-molybdénové ocele navrhnuté pre parné systémy v elektrárňach pracujúcich nad 565 °C. Výkovky P91 používané v telesách ventilov, parných komorách a skriniach turbín si musia zachovať mikroštrukturálnu stabilitu počas projektovanej životnosti 200 000 hodín . Tieto druhy vyžadujú starostlivé tepelné spracovanie po zváraní a po kovaní (typicky 760 °C normalizácia a 760 °C temperovanie), aby sa dosiahla správna mikroštruktúra temperovaného martenzitu.

Hadfield mangánová oceľ (trieda 1.3401 / ASTM A128)

Hadfieldova oceľ obsahuje pribl 11 – 14 % mangánu a 1,0 – 1,4 % uhlíka . Jeho definujúcou charakteristikou je austenitické mechanické spevnenie: pri rázovom alebo tlakovom zaťažení povrch stvrdne od približne 200 HB do viac ako 550 HB, pričom objem zostáva húževnatý. Na túto vlastnosť sa spoliehajú čeľuste drviča, koľajové prejazdy a zuby lyžice rýpadla. Pretože Hadfield oceľ je ťažko kovateľná (pri deformácii stvrdne), väčšina veľkých Hadfieldových komponentov sa odlieva, nie kuje.

Prečo kovanie mení výkon legovanej ocele

Kovanie nie je len operácia tvarovania – je to metalurgický proces. Keď sa legovaná oceľ zahreje na teplotný rozsah kovania (zvyčajne 1 050 až 1 250 °C v závislosti od triedy) a deformované pod tlakom, dochádza k niekoľkým súčasným zlepšeniam vo vnútornej štruktúre kovu.

Zjemnenie zrna

Odlievaním vznikajú hrubé, náhodne orientované zrná so segregáciou dendritov. Kovanie narúša túto štruktúru opakovanými cyklami deformácie a rekryštalizácie. Výsledkom je jemná, rovnoosá štruktúra zŕn – typicky ASTM s veľkosťou zrna 5–8 – ktorá odoláva iniciácii a šíreniu trhlín. Výkovky z jemnozrnnej legovanej ocele neustále vykazujú O 15–25 % vyššia únavová pevnosť ako ekvivalentné odliatky rovnakého zloženia zliatiny.

Riadený tok obilia

V kovanom komponente línie toku zrna - alebo "čiary vlákien" - sledujú obrys tvaru dielu, podobne ako textúra dreva podľa tvaru vetvy. Toto je obzvlášť dôležité pre výkovky z legovanej ocele používané v rotačných častiach, ako sú kľukové hriadele a polotovary ozubených kolies, kde je hlavný smer napätia v súlade s tokom zrna, čím sa maximalizuje pevnosť a odolnosť proti únave. Opracovaný kľukový hriadeľ tyčového materiálu pretína línie toku obilia, čím odhaľuje slabšie priečne vlastnosti presne v miestach s vysokým namáhaním.

Pórovitosť a uzavretie inklúzie

Liate ingoty obsahujú pórovitosť zmršťovania a plynové póry. Tlakové sily pri kovaní, ktoré môžu dosiahnuť pri veľkých hydraulických lisoch 50 000 – 80 000 ton — zvariť tieto póry a prerozdeliť nekovové inklúzie na jemnejšie, viac rozptýlené struny. Toto uzavretie vnútorných dutín sa meria redukčným pomerom kovania: redukčný pomer 4:1 je vo všeobecnosti minimom požadovaným na zabezpečenie primeraného uzavretia pórovitosti, zatiaľ čo kritické výkovky z legovanej ocele pre letectvo často špecifikujú 6:1 alebo vyšší.

Zlepšenie mechanických vlastností – kvantifikované

Údaje porovnávajúce legovanú oceľ 4340 v odliatom a kovanom stave konkrétne ilustrujú zlepšenie:

• Pevnosť v ťahu: liate ~900 MPa vs. kované ~1 080 MPa (kalené a temperované)
• Medza klzu: Odliatok ~700 MPa vs. Kovaný ~980 MPa
• Náraz Charpyho (pozdĺžny): Odliatok ~20 J verzus kovaný ~60–80 J
• Hranica únavy (ohýbanie pri otáčaní): liate ~380 MPa vs. kované ~480 MPa

Tieto rozdiely vysvetľujú, prečo sú komponenty kritické z hľadiska bezpečnosti – príruby tlakových nádob, turbínové kotúče, hriadele automobilových náprav – takmer výlučne vyrábané ako výkovky z legovanej ocele a nie ako odliatky.

Typy procesov kovania používaných pre legovanú oceľ

Nie všetky výkovky sú rovnaké a zvolený proces významne ovplyvňuje mikroštruktúru, rozmerovú toleranciu a cenu hotového výkovku z legovanej ocele.

Voľné kovanie (voľné kovanie)

Predvalok je stlačený medzi plochými alebo jednoducho tvarovanými matricami bez úplného uzavretia. Tento proces sa používa pre veľké, maloobjemové komponenty: hriadele až 15 metrov na dĺžku , prstence s priemerom niekoľkých metrov a bloky pre tlakové nádoby alebo kotúče turbín. Voľné kovanie umožňuje operátorovi opakovane premiestňovať obrobok, čím sa dosahujú vysoké redukčné pomery a vynikajúca vnútorná pevnosť. Väčšina výkovkov z legovanej ocele určených na výrobu energie (rotory turbín, hriadele generátorov) a ťažký priemysel sú otvorené výkovky.

Uzavretá zápustka (Impression-Die) Kovanie

Legovaná oceľ je uzavretá v tvarovaných dutinách matrice, ktoré nútia kov vyplniť geometriu odtlačku. Tento proces je vhodný pre stredne zložité tvary vo veľkých objemoch, ako sú automobilové ojnice, polotovary ozubených kolies, telesá ventilov a príruby. Rozmerové tolerancie ±0,5 mm alebo lepšie sú dosiahnuteľné. Náklady na matrice sú vysoké - sada kovacích matríc pre ojnicu môže stáť 50 000 až 200 000 USD v závislosti od veľkosti a zložitosti - ale náklady na kus prudko klesajú pri objeme.

Ring Rolling

Špecializovaný proces kovania, pri ktorom sa hrúbka steny dutého predlisku postupne zmenšuje a priemer sa rozširuje medzi poháňaným valcom a vodiacim valcom. Válcovanie krúžkov vytvára bezšvové krúžky s nepretržitým obvodovým tokom zrna, ktorý je ideálny pre ložiskové krúžky, príruby, ráfiky ozubených kolies a dýzy tlakových nádob. Výkovky z legovanej ocele vyrábané prstencovým valcovaním v triedach ako 4140, 4340 a F22 (2,25Cr-1Mo) sú štandardnými komponentmi v zariadeniach ústia ropných a plynových vrtov a priemyselných prevodovkách.

Izotermické a takmer izotermické kovanie

Pre zliatiny s úzkymi oknami na tvárnenie za tepla – vrátane vysokolegovaných nástrojových ocelí, zliatin titánu a niklových superzliatin – sa matrice zahrievajú na teplotu blízku teplote obrobku, aby sa minimalizovali teplotné gradienty a zabránilo sa predčasnému vytvrdzovaniu. Tento proces vytvára výnimočne konzistentné mikroštruktúry, ale vyžaduje vyhrievané matrice (často pri 900 až 1 100 °C ) a pomalšie rýchlosti lisu, čo podstatne zvyšuje náklady. Izotermické výkovky s takmer čistým tvarom minimalizujú prídavok na obrábanie, čo je cenné, keď je samotná zliatina drahá.

Tepelné spracovanie Výkovky z legovanej ocele

Kovanie nastavuje štruktúru zrna; tepelné spracovanie určuje konečnú mikroštruktúru a mechanické vlastnosti. V prípade výkovkov z legovanej ocele sú tromi hlavnými postupmi spracovania normalizácia, kalenie a popúšťanie (Q&T) a žíhanie.

Normalizácia

Výkovok sa zahreje na 30–50 °C nad hornú kritickú teplotu (Ac3) a ochladzuje vzduchom. Tým sa zjemní štruktúra zŕn, uvoľní sa zvyškové kovacie napätie a vytvorí sa rovnomerná perliticko-feritická mikroštruktúra. Normalizovaný 4140 dosahuje pevnosť v ťahu približne 655–860 MPa vhodné pre mnohé konštrukčné aplikácie bez ďalšej úpravy. Normalizácia tiež zlepšuje obrobiteľnosť v porovnaní so stavom po výkovku.

Kalenie a temperovanie

Q&T je štandardná úprava pre výkovky z legovanej ocele vyžadujúce maximálnu pevnosť a húževnatosť. Výkovok je austenitizovaný (zvyčajne 840 až 870 °C pre väčšinu druhov Cr-Mo), potom rýchlo ochladené v oleji alebo vode za vzniku martenzitu, po ktorom nasleduje popúšťanie pri 540–650 °C, aby sa znížila krehkosť pri zachovaní väčšiny pevnosti. Výkovok 4340 temperovaný na 540 °C dosahuje približne 1 470 MPa pevnosť v ťahu a medzu klzu 1 172 MPa; popúšťanie pri 650 °C znižuje pevnosť na približne 1 030 MPa, ale zvyšuje rázovú húževnatosť z ~28 J na ~80 J – klasický kompromis medzi pevnosťou a húževnatosťou.

Roztokové žíhanie pre výkovky z nehrdzavejúcej legovanej ocele

Austenitické nerezové výkovky (304, 316, 321) vyžadujú rozpúšťacie žíhanie pri 1 040 až 1 120 °C nasleduje rýchle ochladenie vodou, aby sa rozpustili karbidy chrómu a obnovila sa plná odolnosť proti korózii. Ak sa austenitická nehrdzavejúca oceľ po kovaní pomaly ochladzuje v rozsahu senzibilizácie (425–870 °C), karbidy chrómu sa vyzrážajú na hraniciach zŕn, ochudobňujú priľahlé zóny chrómu a nechávajú ich náchylné na medzikryštalickú koróziu – jav známy ako senzibilizácia. Správne rozpúšťacie žíhanie toto riziko eliminuje.

Vytvrdzovanie zrážok (starnutie)

Aplikované na precipitačné kalené nehrdzavejúce ocele (17-4 PH, 15-5 PH) a ocele s vysokou pevnosťou v ťahu, starnutie zahŕňa udržiavanie výkovku pri určitej teplote – zvyčajne 480 až 620 °C — na zrážanie jemných intermetalických zlúčenín (zrazeniny bohaté na meď v 17-4 PH; Ni₃Mo, Ni₃Ti v martenzitovej oceli), ktoré blokujú pohyb dislokácie a zvyšujú tvrdosť a pevnosť. 17-4 PH v stave H900 (starnutie pri 482 °C) dosahuje pevnosť v ťahu 1 310 MPa a výťažnosť 1 170 MPa, s dobrou odolnosťou proti korózii, vďaka čomu je obľúbený pre výkovky z konštrukčnej legovanej ocele pre letecký priemysel, kde záleží na znížení hmotnosti.

Normy kontroly a kvality pre výkovky z legovanej ocele

Pretože výkovky z legovanej ocele sú často kritické z hľadiska bezpečnosti, požiadavky na kvalitu sú intenzívne a zvyčajne definované priemyselnými normami, špecifikáciami zákazníkov a predpismi.

Príslušné normy a špecifikácie

• ASTM A105 — Výkovky z legovanej ocele z uhlíkovej ocele pre komponenty potrubí pri teplote okolia
• ASTM A182 — Kované alebo valcované potrubné príruby a armatúry zo zliatiny a nehrdzavejúcej ocele pre prevádzku pri vysokých teplotách
• ASTM A336 — Výkovky z legovanej ocele pre tlakové a vysokoteplotné komponenty
• ASTM A508 — Kalené a temperované výkovky z legovanej ocele pre tlakové nádoby vrátane nádob jadrových reaktorov
• AMS 6415 / AMS 6414 — Špecifikácie kovania z legovanej ocele v letectve pre triedu 4340
• EN 10250 — Európska norma pre otvorené oceľové výkovky na všeobecné strojárske účely
• API 6A — Vybavenie ústia vrtu a vianočného stromčeka, pokrývajúce kované telesá ventilov a cievky z legovanej ocele

Nedeštruktívne testovacie metódy

Veľké výkovky z legovanej ocele sa bežne podrobujú viacerým metódam nedeštruktívneho hodnotenia (NDE):

• Ultrazvukové testovanie (UT) — Detekuje vnútorné chyby (pórovitosť, inklúzie, presahy) pomocou vysokofrekvenčných zvukových vĺn. Citlivosť je zvyčajne kalibrovaná na detekciu reflektorov s plochým dnom (FBH) s priemerom 1,6 mm pre letecké časti.
• Magnetická kontrola častíc (MPI) — Detekuje povrchové a blízkopovrchové diskontinuity vo výkovkoch z feromagnetickej legovanej ocele pôsobením magnetického poľa a železného prášku alebo fluorescenčných častíc.
• Testovanie tekutých penetrantov (PT) — Používa sa na neferomagnetické výkovky z nehrdzavejúcej ocele na detekciu defektov narušujúcich povrch.
• Rádiografické testovanie (RT) — Röntgenové alebo gama-lúčové vyšetrenie pre zložité geometrické výkovky, kde je obmedzený prístup UT.

Overenie mechanických vlastností – ťah, prieťažnosť, predĺženie, zmenšenie plochy, Charpyho rázová húževnatosť – sa vždy vyžaduje od tepelne reprezentatívnych skúšobných kupónov. Prieskumy tvrdosti na viacerých miestach potvrdzujú rovnomernosť tepelného spracovania cez prierez kovania.

Výkovky z legovanej ocele v kľúčových odvetviach

Dopyt po výkovkoch z legovanej ocele je široko distribuovaný v rámci ťažkého priemyslu, pričom každý z nich má odlišné preferencie zliatin poháňané prevádzkovým prostredím.

Ropa a plyn

Vianočné stromčeky vrtu, telesá ventilov, príruby a podmorské konektorové náboje sa vyrábajú ako výkovky z legovanej ocele v triedach ako F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) a duplexná nehrdzavejúca 2205. Podmorské komponenty musia odolať tlaku až 15 000 psi a teploty od –29 °C do 180 °C, pričom odoláva H2S-indukovanému sulfidovému stresovému praskaniu (SSC). NACE MR0175 / ISO 15156 špecifikuje maximálne limity tvrdosti (zvyčajne Maximálne 22 HRC ) pre výkovky z legovanej ocele v kyslom prostredí, aby sa zabránilo SSC.

Generovanie energie

Rotory parných turbín, hriadele generátorov a telesá ventilov pre uhoľné, plynové a jadrové elektrárne predstavujú jedny z najväčších a najnáročnejších vyrobených výkovkov z legovanej ocele. Jediný rotor nízkotlakovej turbíny pre parnú turbínu s výkonom 1 000 MW môže vážiť 70 ton a vyžadujú 100 hodín ultrazvukového vyšetrenia. Používané triedy zahŕňajú 26NiCrMoV14-5, 30CrMoV9 a pre ultrasuperkritické závody modifikované 9–12 % Cr ocele (P91, P92, CB2).

Letectvo a obrana

Podvozok, piesty ovládačov, konštrukčné prepážky a držiaky motora sa vyrábajú ako výkovky z legovanej ocele 4340, 300M (modifikovaný 4340 s vyšším obsahom kremíka a vanádu), Aermet 100 a 17-4 PH. 300M dosahuje pevnosť v ťahu prevyšujúcu 1 930 MPa s dobrou lomovou húževnatosťou (KIC > 66 MPa√m), vďaka čomu je štandardným materiálom podvozku pre komerčné a vojenské lietadlá. Všetky výkovky z legovanej ocele v letectve podliehajú úplným požiadavkám na vysledovateľnosť materiálu od tepla taveniny až po hotový diel.

Automobilový priemysel a ťažké zariadenia

Kľukové hriadele, ojnice, vačkové hriadele, čapy riadenia, náboje kolies a ozubené kolieska diferenciálu sú všetky vyrábané ako výkovky z legovanej ocele. Globálny trh s kovaním pre automobilový priemysel prekonal 80 miliárd USD v roku 2023, pričom legovaná oceľ predstavuje najväčší objemový segment. Mikrolegované druhy HSLA (ocele s vanádiom 1548, nióbové ocele) získali podiel na trhu, pretože dosahujú požadovanú pevnosť po riadenom ochladzovaní z kovacej teploty bez samostatného kroku Q&T – znižujú spotrebu energie a výrobné náklady.

Baníctvo a stavebníctvo

Korčekové zuby, drviace kladivá, lopatové naberače a vrtáky pre banské aplikácie používajú výkovky z legovanej ocele v triedach odolných voči opotrebovaniu. Pre drviace kladivá je typická chróm-molybdénová legovaná oceľ so stredne vysokým obsahom uhlíka (0,35–0,50 % C) tepelne spracovaná na 400–500 HB. Rotačné vrtáky používajú výkovky z legovanej ocele triedy 4145H alebo modifikovanej triedy 4145, tepelne spracované tak, aby spĺňali požiadavky špecifikácie API 7-1 pre spoje vŕtacích nástrojov.

Ako vybrať správnu legovanú oceľ pre kované komponenty

Výber legovanej ocele pre výkovky je inžinierskym rozhodnutím s viacerými premennými. Nasledujúci rámec pokrýva najkritickejšie výberové kritériá.

Krok 1: Definujte stav stresu a požadovanú úroveň sily

Ťahové, únavové, torzné alebo nárazové zaťaženie? Rotujúci hriadeľ vidí cyklické ohýbanie a krútenie - únavová pevnosť riadi, čo poukazuje na čisté výkovky z legovanej ocele s jemným zrnom a vysokou čistotou. Plášť tlakovej nádoby vykazuje dvojosové ťahové napätie pri zvýšenej teplote – riadi sa odolnosť proti tečeniu a lomová húževnatosť, čo poukazuje na triedy Cr-Mo ako F22 alebo F91.

Krok 2: Posúdenie prostredia

Dotýka sa výkovok korozívnych kvapalín, kyslého plynu, morskej vody alebo oxidačných plynov pri zvýšenej teplote? Kyslá služba vyžaduje limity tvrdosti a súlad s NACE. Morské prostredie môže vyžadovať duplexné výkovky z nehrdzavejúcej ocele. Oxidačné prostredie s vysokou teplotou vyžaduje obsah chrómu nad 9% pre primeranú odolnosť voči oxidácii.

Krok 3: Zvážte veľkosť sekcie a kaliteľnosť

Driek s priemerom 25 mm môže byť prekalený jednoduchým 4140. Výkovok s priemerom 500 mm vyžaduje triedu s oveľa vyššou kaliteľnosťou — 4340, alebo ideálne variant so zvýšeným niklom — aby sa zabezpečilo, že jadro po kalení dosiahne cieľovú tvrdosť. Primárnymi nástrojmi pre túto analýzu sú Grossmannove grafy kaliteľnosti a Jominyho údaje o konci kalenia pre kandidátske triedy.

Krok 4: Vyhodnoťte zvárateľnosť

Ak bude výkovok privarený k potrubiu alebo doske, uhlíkový ekvivalent (CE) riadi riziko praskania spôsobeného vodíkom. Vzorec IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 by mal byť nižší ako 0,40 % pre zváranie bez predohrevu; vyššie stupne vyžadujú predhrievanie, medziprechodovú reguláciu teploty a tepelné spracovanie po zváraní (PWHT), čím sa zvyšujú náklady a harmonogram.

Krok 5: Faktor v obrobiteľnosti a nákladoch

Vysokolegované a vysokotvrdé triedy obrábajú pomalšie a nástroje sa opotrebúvajú rýchlejšie, čím sa zvyšujú náklady na obrábanie na jeden diel. Zhruba 4140 strojov o 40% rýchlejšie ako 4340 v rovnakom tepelne spracovanom stave. Nástrojové ocele a vysokolegované nehrdzavejúce triedy vyžadujú tvrdokovové nástroje. Celkové náklady na výkovok z legovanej ocele zahŕňajú surovinu, kovanie, tepelné spracovanie, obrábanie a kontrolu – a výber zliatiny to všetko ovplyvňuje.

Nové trendy vo výkovkoch z legovanej ocele

Odvetvie kovania legovanej ocele nie je statické. Vývoj materiálov a inovácie procesov naďalej rozširujú to, čo je možné dosiahnuť.

Mikrolegované ocele HSLA nahradzujúce triedy Q&T

Vysokopevnostné nízkolegované (HSLA) triedy obsahujúce malé prísady vanádu (0,06 – 0,12 %), nióbu (0,03 – 0,06 %) alebo titánu dosahujú medzu klzu 550 – 700 MPa priamo po riadenom ochladení z kovacej teploty, čím sa eliminuje samostatný cyklus kalenia a temperovania. To šetrí energiu, znižuje riziko skreslenia a skracuje dodaciu dobu. Prijatie bolo rýchle v automobilových spojovacích tyčiach a nosníkoch náprav nákladných vozidiel.

Čistota a vákuová metalurgia

Požiadavky na vyššiu únavovú životnosť v letectve a energetike tlačia výrobcov výkovkov z legovanej ocele smerom k vákuovému indukčnému taveniu (VIM), po ktorom nasleduje pretavovanie vákuovým oblúkom (VAR) alebo elektrotroskové pretavovanie (ESR). Dvojtavená legovaná oceľ VIM VAR dosahuje obsah kyslíka nižšie 10 ppm a síry pod 5 ppm, v porovnaní s 20 – 30 ppm kyslíka v štandardnej elektrickej oblúkovej peci plus výroba rafinácie v panve. Zníženie počtu nekovových inklúzií sa priamo premieta do zlepšenej životnosti pri vysokocyklovej únave – niekedy 2–3×.

Vývoj kovania poháňaný simuláciou

Modelovanie konečných prvkov (FEM) procesov kovania pomocou softvéru, ako je DEFORM, FORGE alebo Simufact, teraz umožňuje inžinierom kovania predpovedať tok kovu, distribúciu deformácie, vývoj teploty a výplň matrice pred akýmkoľvek fyzickým testom. To znižuje počet skúšok kovania požadovaných pre nové konštrukcie kovania z legovanej ocele z 5–10 opakovaní na 1–2 v mnohých prípadoch, čím sa podstatne znižujú náklady na vývoj a čas uvedenia na trh.

Trvalo udržateľné postupy kovania

Výroba ocele v elektrickej oblúkovej peci (EAF) s použitím šrotu už dominuje vo výrobe legovanej ocele. Ďalšia vlna zahŕňa nahradenie vykurovania spaľovaním zemného plynu indukčným ohrevom alebo elektrickými odporovými pecami na ohrev predvalkov, čím sa znížia emisie CO₂ rozsahu 1 z kováčskeho závodu. Niekoľko európskych kováčskych spoločností sa zaviazalo uhlíkovej neutrality do roku 2040 , s elektrifikáciou vykurovania ako primárnou pákou. Súčasne kovanie v tvare takmer siete – minimalizácia materiálu odstráneného pri obrábaní – znižuje plytvanie materiálom, čo je dôležité vzhľadom na cenu špeciálnej legovanej ocele.
