Aké zliatiny sú v oceli? Kompletný sprievodca zložením ocele

Aké zliatiny sú v oceli? Priama odpoveď

Oceľ je v podstate zliatina železo a uhlík , ale moderné druhy ocelí obsahujú širokú škálu prídavných legujúcich prvkov, ktoré definujú ich mechanické, tepelné a chemické vlastnosti. Medzi najbežnejšie legujúce prvky nachádzajúce sa v oceli patria uhlík (C), mangán (Mn), kremík (Si), chróm (Cr), nikel (Ni), molybdén (Mo), vanád (V), volfrám (W), kobalt (Co), meď (Cu), titán (Ti), niób (Nb) a bór (B). Každý prvok sa pridáva v presných množstvách – niekedy len 0,001 % hmotnosti – na dosiahnutie cieľových výkonnostných charakteristík.

Obyčajná uhlíková oceľ obsahuje iba železo, uhlík a stopové nečistoty. Naproti tomu legovaná oceľ je zámerne obohatená jedným alebo viacerými z týchto prvkov. Výsledný materiál možno skonštruovať pre extrémnu tvrdosť, odolnosť proti korózii, stabilitu pri vysokých teplotách alebo vynikajúcu húževnatosť – vďaka čomu sa legované ocele stávajú materiálom voľby v leteckom, automobilovom, energetickom a ťažkom priemysle. In oceľové kovanie špecificky, chémia zliatiny triedy ocele priamo určuje, ako bude reagovať na teplo, deformáciu a tepelné spracovanie po kovaní.

Uhlík: Primárny legujúci prvok v každom druhu ocele

Uhlík je definujúcim prvkom, ktorý premieňa čisté železo na oceľ. Jeho obsah sa zvyčajne pohybuje od 0,02 % až 2,14 % hmotn , má dramatickejší vplyv na vlastnosti ocele ako ktorýkoľvek iný jednotlivý prvok. Zvýšenie obsahu uhlíka zvyšuje tvrdosť a pevnosť v ťahu, ale znižuje ťažnosť a zvárateľnosť.

Oceľ je rozdelená do troch širokých kategórií na základe obsahu uhlíka:

• Nízkouhlíková oceľ (mäkká oceľ): 0,05 % – 0,30 % uhlíka. Vysoko ťažné, ľahko zvárateľné, bežne používané v konštrukčných aplikáciách a plechoch.
• Stredne uhlíková oceľ: 0,30 % – 0,60 % uhlíka. Vyvážená pevnosť a ťažnosť, široko používané v hriadeľoch, ozubených kolesách a výkovkoch vyžadujúcich miernu tvrdosť.
• Oceľ s vysokým obsahom uhlíka: 0,60 % – 1,00 % uhlíka. Vysoká tvrdosť a odolnosť proti opotrebovaniu, používaná v rezných nástrojoch, pružinách a vysokopevnostnom drôte.
• Oceľ s ultra vysokým obsahom uhlíka: 1,00 % – 2,14 % uhlíka. Extrémne tvrdý, ale krehký; používa sa v špecializovaných rezných aplikáciách a pri výrobe historických čepelí.

Pri kovaní ocele sa obsah uhlíka vyberá starostlivo, pretože ocele s vyšším obsahom uhlíka vyžadujú prísnejšiu kontrolu teploty počas procesu kovania. Napríklad triedy so stredným uhlíkom ako AISI 1040 alebo 1045 patria medzi najbežnejšie kované ocele, pretože ponúkajú dostatočnú pevnosť pre mechanické komponenty, pričom zostávajú spracovateľné pri teplotách kovania medzi 1100 °C a 1250 °C.

Mangán: Základný legujúci prvok pozadia

Mangán je prítomný prakticky vo všetkých komerčných oceliach, typicky v koncentráciách medzi 0,25 % a 1,65 % . Slúži niekoľkým kritickým metalurgickým funkciám, ktoré sú často prehliadané práve preto, že fungujú v pozadí.

Mangán pôsobí pri výrobe ocele ako dezoxidátor, pričom sa spája s kyslíkom a sírou a vytvára stabilné inklúzie, ktoré vyplávajú z taveniny. Bez mangánu by síra tvorila sulfid železa na hraniciach zŕn, čo by spôsobilo jav nazývaný hot shortness - katastrofická krehkosť, ktorá sa vyskytuje pri zvýšených teplotách a robí oceľ nevhodnou pre procesy spracovania za tepla, ako je kovanie. Tým, že sa namiesto toho vytvorí sulfid mangánu (MnS), oceľ zostáva spracovateľná aj pri teplotách kovania.

Okrem svojej úlohy pri spracovateľnosti za tepla mangán tiež zvyšuje prekaliteľnosť, čo znamená, že oceľ môže byť tepelným spracovaním vytvrdená hlbšie. Oceľ s 1,5 % mangánu, ako je AISI 1541, má podstatne lepšiu prekaliteľnosť ako porovnateľná trieda s iba 0,5 % mangánu. Ocele s vysokým obsahom mangánu (Hadfieldova oceľ, 11 % – 14 % Mn) sú extrémnym prípadom: pri nárazovom zaťažení sa stávajú mimoriadne húževnatými a rýchlo stvrdnú, vďaka čomu sú užitočné pre drviče, banské zariadenia a železničné priecestia.

Chróm: Zliatina, vďaka ktorej je oceľ nehrdzavejúca

Chróm je pravdepodobne najznámejším legujúcim prvkom v oceli, predovšetkým kvôli jeho úlohe v nehrdzavejúcej oceli. Obsah chrómu aspoň 10,5% spôsobuje tvorbu pasívnej vrstvy oxidu chrómu na povrchu ocele, čím poskytuje robustnú odolnosť proti korózii v širokom spektre prostredí. Typy nehrdzavejúcej ocele ako 304 (18 % Cr, 8 % Ni) a 316 (16 % Cr, 10 % Ni, 2 % Mo) sú referenčnými materiálmi pri spracovaní potravín, lekárskych prístrojoch a lodných zariadeniach.

Príspevok chrómu však ďaleko presahuje odolnosť proti korózii. Už pri nižších koncentráciách 0,5 % – 3,0 % chróm výrazne zvyšuje kaliteľnosť, odolnosť proti opotrebovaniu a pevnosť pri vysokých teplotách. Chróm vytvára v matrici ocele tvrdé karbidy, ktoré odolávajú oderu a udržujú si tvrdosť pri zvýšených prevádzkových teplotách. Vďaka tomu sú legované ocele s obsahom chrómu vysoko cenené v nástrojových oceliach a ložiskových oceliach. Napríklad AISI 52100 – celosvetovo najpoužívanejšia ložisková oceľ – obsahuje približne 1,5 % chrómu, ktorý prispieva k jemnému rozdeleniu karbidu zodpovednému za jej výnimočnú odolnosť proti kontaktnej únave.

V aplikáciách kovania ocele sa chróm-molybdénové (Cr-Mo) ocele ako AISI 4130 a 4140 vo veľkej miere používajú na kované tlakové nádoby, hnacie hriadele a konštrukčné komponenty. Kombinácia chrómu a molybdénu dáva týmto oceliam vynikajúcu prekaliteľnosť a húževnatosť po tepelnom spracovaní kalením a temperovaním, vďaka čomu sú kované Cr-Mo diely vysoko spoľahlivé pri cyklickom zaťažovaní.

Nikel: Húževnatosť a výkon pri nízkych teplotách

Nikel je jedným z mála legujúcich prvkov, ktoré zlepšujú húževnatosť bez výrazného zníženia ťažnosti. Stabilizuje austenitickú fázu, zjemňuje štruktúru zŕn a znižuje teplotu prechodu z ťažného na krehký - vlastnosť kritického významu pre oceľové komponenty pracujúce v prostrediach pod nulou, ako sú kryogénne skladovacie nádrže, polárna infraštruktúra a arktické vrtné zariadenia.

Pri koncentráciách 1,0 % – 4,0 % nikel podstatne zvyšuje rázovú húževnatosť, najmä pri nízkych teplotách. Niklové ocele ako ASTM A203 (s 2,25 % alebo 3,5 % Ni) sú špeciálne navrhnuté pre tlakové nádoby v nízkoteplotnej prevádzke. Pri ešte vyšších koncentráciách dosahujú ocele s vysokou pevnosťou ťahu (18 % Ni) medzu klzu presahujúcu 2000 MPa pri zachovaní dobrej lomovej húževnatosti – čo je kombinácia, ktorú je prakticky nemožné dosiahnuť so samotným uhlíkom.

Nikel je tiež kľúčovým stabilizátorom v austenitických nehrdzavejúcich oceliach, ktorý vyvažuje tendenciu chrómu podporovať ferit. Rovnováha železo-chróm-nikel v triedach ako 304 a 316 vytvára plne austenitickú mikroštruktúru, ktorá zostáva nemagnetická a vysoko odolná voči korózii aj pri kryogénnych teplotách.

Z hľadiska kovania ocele patria zliatiny obsahujúce nikel ako AISI 4340 (Ni-Cr-Mo oceľ) medzi najbežnejšie kované vysokovýkonné triedy. Kované komponenty 4340 – kľukové hriadele, časti podvozku, nápravy pre veľké zaťaženie – ťažia z prínosu húževnatosti niklu, najmä po kalení a popúšťaní.

Molybdén: kaliteľnosť, odolnosť proti tečeniu a pevnosť za tepla

Molybdén je jedným z najúčinnejších činidiel pre kalenie v legovanej oceli, aktívny aj pri nízkych koncentráciách 0,15 % – 0,30 % . Jeho vplyv na vytvrditeľnosť na jednotku hmotnosti je zhruba päťkrát väčší ako vplyv chrómu. To znamená, že malé prísady molybdénu môžu nahradiť výrazne väčšie prísady chrómu alebo mangánu, čím sa stáva ekonomicky hodnotným v oceľovom dizajne.

Molybdén tiež potláča popúšťacie krehnutie, jav, pri ktorom sa niektoré legované ocele stávajú krehkými po popúšťaní v teplotnom rozsahu 375 °C až 575 °C. Inhibíciou tohto mechanizmu krehnutia umožňuje molybdén výrobcom ocele bezpečne temperovať ocele obsahujúce chróm na optimálnu húževnatosť bez rizika krehkého lomu počas prevádzky.

Pri vyšších koncentráciách molybdén dramaticky zlepšuje odolnosť proti tečeniu – schopnosť odolávať pomalej deformácii pri trvalom namáhaní pri zvýšených teplotách. Chróm-molybdénové a chróm-molybdén-vanádiové ocele používané v kotloch elektrární, parovodov a súčiastkach turbín zvyčajne obsahujú 0,5 % – 1,0 % Mo, čo umožňuje dlhodobú prevádzku pri teplotách nad 500 °C.

V kontexte kovania ocele sú triedy s molybdénom ako 4140 (0,15 % – 0,25 % Mo) a 4340 (0,20 % – 0,30 % Mo) štandardnou voľbou pre kritické kované diely. Obsah molybdénu zaisťuje, že výkovky s veľkým prierezom môžu byť počas tepelného spracovania vytvrdené, čím sa vytvárajú konzistentné mechanické vlastnosti od povrchu až po jadro ťažkých výkovkov, ako sú rámy lisov, železničné nápravy a komponenty ropných polí.

Vanád: Zjemnenie zŕn a kalenie zrážaním

Vanád sa používa v koncentráciách typicky medzi 0,05 % a 0,30 % avšak jeho vplyv na mikroštruktúru ocele je neúmerný jeho množstvu. Tvorí extrémne stabilné karbidy a nitridy – karbid vanádu (VC) a nitrid vanádu (VN) – ktoré pripevňujú hranice zŕn a inhibujú rast zŕn počas spracovania za tepla a tepelného spracovania. Výsledkom je jemnejšia veľkosť zrna, ktorá súčasne zlepšuje pevnosť a húževnatosť.

Vanád je základným prvkom mikrolegovaných ocelí (nazývaných aj vysokopevnostné nízkolegované alebo HSLA ocele), kde jeho precipitačný spevňovací účinok umožňuje dosiahnuť medze klzu 500–700 MPa bez bežného kalenia a popúšťania. To je komerčne významné, pretože HSLA ocele možno valcovať alebo kovať priamo na ich konečné vlastnosti bez dodatočného tepelného spracovania, čím sa znižujú výrobné náklady.

V nástrojových oceliach sa vanád používa vo vyšších koncentráciách 1 % – 5 % na výrobu tvrdých karbidov vanádu, ktoré dramaticky zlepšujú odolnosť proti opotrebovaniu. Typy rýchlorezných ocelí ako M2 obsahujú približne 1,8 % vanádu, čo prispieva k ich schopnosti zachovať si tvrdosť rezu pri teplotách do 600 °C vznikajúcich počas obrábania.

Pre operácie kovania ocele predstavujú mikrolegované triedy vanádu významnú výhodu v oblasti účinnosti. Kované automobilové diely, ako sú ojnice a kľukové hriadele vyrobené z mikrolegovaných vanádových ocelí, môžu byť chladené vzduchom priamo z kovacieho lisu, čím sa úplne vynechá nákladný cyklus kalenia a popúšťania, pričom sa stále dosahujú požadované mechanické vlastnosti.

Kremík: Deoxidačné a elastické vlastnosti

Kremík je prítomný prakticky vo všetkých druhoch ocele ako zvyšok z procesu výroby ocele, typicky na úrovniach 0,15 % – 0,35 % v konštrukčných oceliach. Jeho primárna úloha je ako deoxidátor – kremík má silnú afinitu ku kyslíku, pričom vytvára inklúzie oxidu kremičitého (SiO₂), ktoré sa odstraňujú počas rafinácie, čo vedie k čistejšej a pevnejšej oceli.

Pri vyšších koncentráciách kremíka 0,5 % – 2,0 % zvyšuje kremík medzu pružnosti ocele a odolnosť proti únave. Táto vlastnosť sa využíva v pružinových oceliach, kde akosti ako SAE 9260 (1,8 % – 2,2 % Si) využívajú príspevok kremíka na udržanie vysokej medze klzu a odolnosti voči trvalej deformácii pri cyklickom zaťažení. Ventilové pružiny, závesné pružiny a koľajnicové spony sa spoliehajú na silikón-mangánové pružinové ocele pre ich schopnosť absorbovať opakované nárazy bez nastavenia.

Kremík tiež hrá špecializovanú úlohu v elektroocele (transformátorové ocele), kde koncentrácie 1 % – 4 % Si dramaticky znižujú energetické straty spôsobené vírivými prúdmi a hysteréziou. Kremíková oceľ s orientáciou na zrno – základný materiál v elektrických transformátoroch – využíva približne 3,2 % Si na dosiahnutie vysoko smerových magnetických vlastností.

Volfrám a kobalt: Základy vysokorýchlostnej nástrojovej ocele

Volfrám a kobalt sa spájajú predovšetkým s rýchloreznými nástrojovými oceľami a špeciálnymi zliatinami určenými do extrémnych prevádzkových podmienok. Volfrám vytvára veľmi tvrdé, stabilné karbidy volfrámu, ktoré si zachovávajú svoju tvrdosť pri zvýšených teplotách, vďaka čomu sú nástrojové ocele s volfrámom schopné rezať pri rýchlostiach, ktoré by spôsobili, že bežné uhlíkové nástrojové ocele stratia svoju teplotu a zmäknú.

Klasická rýchlorezná oceľ T1 obsahuje 18% volfrámu spolu so 4 % chrómu, 1 % vanádu a 0,7 % uhlíka. Toto zloženie zliatiny vytvára nástroj, ktorý udržuje tvrdosť rezu nad 60 HRC pri teplotách do 550 °C. Vývoj rýchlorezných ocelí série M nahradil veľkú časť volfrámu molybdénom (až 9,5 % Mo v M1), čo ponúka ekvivalentný výkon pri nižších nákladoch na zliatinu.

Kobalt v koncentráciách 5 % – 12 % ďalej zvyšuje tvrdosť rýchlorezných ocelí tým, že zvyšuje odolnosť matrice voči mäknutiu pri červenom teple. Akosti ako M42 (8 % Co) a T15 (5 % Co) sa používajú na najnáročnejšie rezné operácie, vrátane tvrdého sústruženia a prerušovaných rezov v zložitých materiáloch, ako sú zliatiny titánu a kalené ocele. Kobalt sa tiež objavuje v martenzitových oceliach pri 7 % – 12 %, kde zlepšuje mechanizmus precipitačného kalenia, ktorý poskytuje ultra vysokú pevnosť.

Titán, niób a bór: mikrolegovacie prvky s veľkým dopadom

Niektoré z najsilnejších legujúcich prísad do ocele fungujú v stopových koncentráciách, no ich vplyv na vlastnosti je významný a dobre zdokumentovaný.

titán

Titán sa používa v koncentráciách 0,01 % – 0,10 % ako silná látka tvoriaca karbid a nitrid. V nehrdzavejúcich oceliach prísady titánu (nehrdzavejúce triedy 321) stabilizujú zliatinu proti senzibilizácii – forme ochudobnenia chrómu na hraniciach zŕn, ku ktorému dochádza počas zvárania a vedie k medzikryštalickej korózii. V oceliach HSLA titán zjemňuje veľkosť zrna a prispieva k precipitačnému spevneniu, podobne ako vanád, ale pracuje v ešte nižších koncentráciách.

niób (kolumbium)

Niób sa používa v tak nízkych koncentráciách ako 0,02 % – 0,05 % a je možno cenovo najvýhodnejším dostupným mikrolegujúcim prvkom. Aj pri týchto stopových hladinách niób výrazne spomaľuje rast austenitových zŕn počas valcovania a kovania za tepla, čím sa v konečnom výrobku vytvárajú jemnejšie štruktúry feritických zŕn. Jemnejšia veľkosť zrna sa priamo premieta do zlepšenej medze klzu a vynikajúcej rázovej húževnatosti pri nízkych teplotách – kombinácia vlastností kritických pre potrubné ocele, konštrukčné ocele na mori a dosky tlakových nádob. Moderné typy potrubí ako API X70 a X80 sa pri dosahovaní požadovaných špecifikácií pevnosti a húževnatosti vo veľkej miere spoliehajú na mikrolegovanie nióbu.

bór

Bór je jedinečný medzi legovacími prvkami, pretože je účinný pri pozoruhodne nízkych koncentráciách len 0,0005 % – 0,003 % (5 až 30 častí na milión). Na týchto stopových úrovniach sa bór segreguje na hranice austenitových zŕn a dramaticky zvyšuje kaliteľnosť tým, že spomaľuje nukleáciu feritu a perlitu počas chladenia. Prídavok 30 ppm bóru do stredne uhlíkovej ocele môže zvýšiť kaliteľnosť rovnako efektívne ako pridanie 0,5 % – 1,0 % chrómu. Ocele upravené bórom sú široko používané v hromadne vyrábaných kovaných spojovacích materiáloch, kde ich vynikajúca kaliteľnosť umožňuje úplné vytvrdenie menších prierezov vo vode, čím sa znižujú náklady na zliatinu pri zachovaní pevnosti.

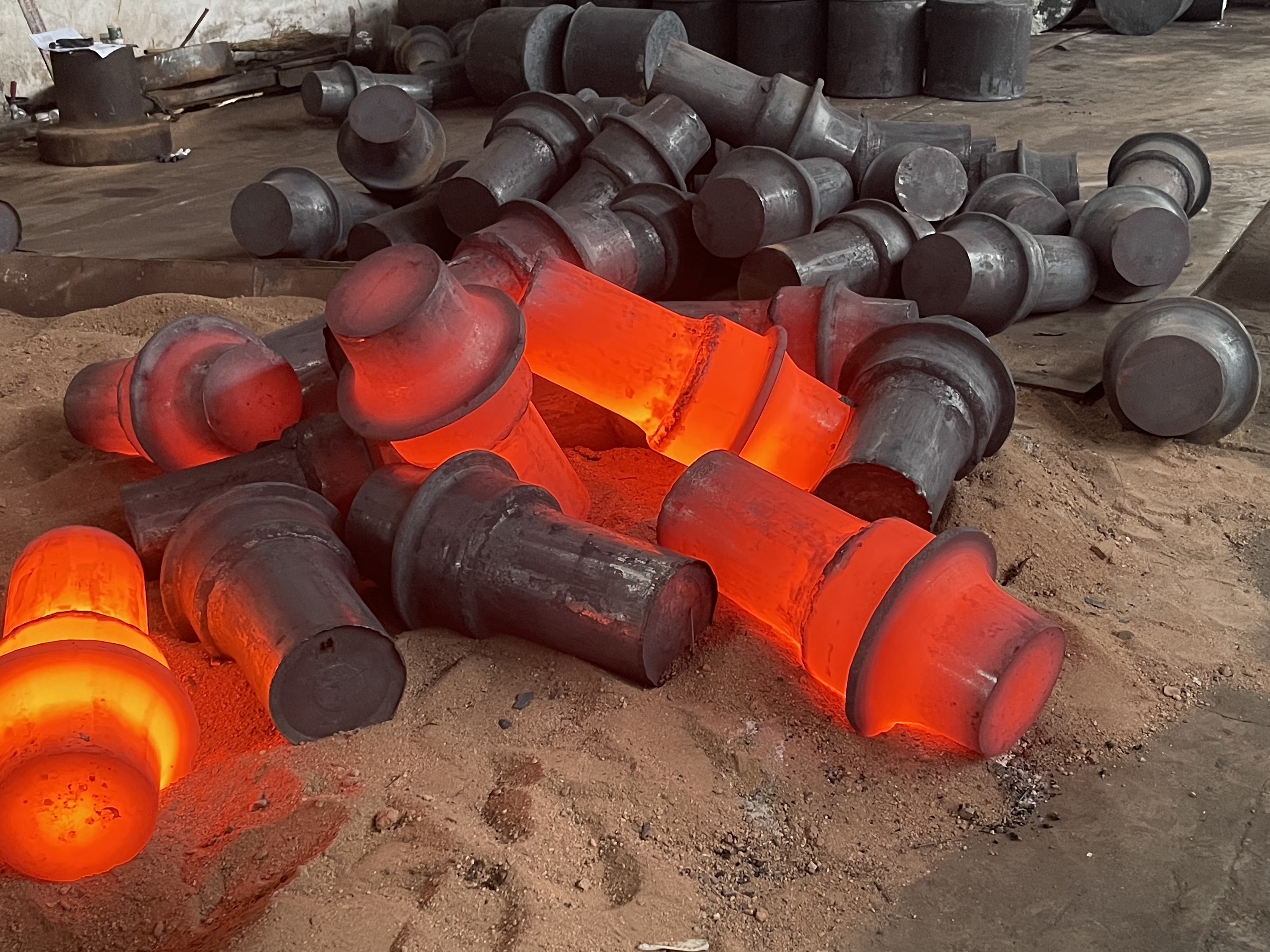

Ako legujúce prvky ovplyvňujú správanie pri kovaní ocele

Kovanie ocele nie je len záležitosťou zahrievania a tepovania. Chemická chémia zliatiny ocele zásadne kontroluje, ako sa kov správa počas každej fázy procesu kovania – od ohrevu predvalkov po plnenie zápustiek a od chladenia po konečné tepelné spracovanie.

Kovateľnosť a spracovateľnosť za tepla

Kujnosť označuje, ako ľahko sa dá oceľ deformovať do požadovaného tvaru bez praskania alebo trhania. Nízkouhlíkové obyčajné ocele (napr. AISI 1020) majú vynikajúcu kujnosť, pretože sú mäkké, ťažné a majú široké teplotné okná pri spracovaní za tepla. So zvyšujúcim sa obsahom zliatiny – najmä s vysokým obsahom chrómu, volfrámu alebo uhlíka – sa kujnosť znižuje, pretože karbidy zliatiny a intermetalické látky obmedzujú tok plastov. Nástrojové ocele ako D2 (12 % Cr, 1,5 % C) vyžadujú veľmi presnú reguláciu teploty počas kovania, aby sa zabránilo praskaniu povrchu.

Rozsah teplôt kovania

Každá oceľová zliatina má odporúčaný rozsah teploty kovania. Prekročenie hornej hranice spôsobuje tavenie hraníc zŕn (začínajúce tavenie) a nevratné poškodenie. Pokles pod spodnú hranicu zvyšuje riziko kovania do dvojfázovej oblasti, čo spôsobuje vnútorné trhliny. Typické teplotné rozsahy kovania podľa typu zliatiny:

Tepelné spracovanie po kovaní a chémia zliatin

Väčšina výkovkov z legovanej ocele prechádza po kovaní tepelným spracovaním, aby sa dosiahli ich konečné mechanické vlastnosti. Chemické zloženie zliatiny určuje, ktorý cyklus tepelného spracovania je vhodný a ako bude oceľ reagovať. Zliatiny s vysokou vytvrditeľnosťou, ako je 4340, môžu byť kalené v oleji z austenitizačných teplôt okolo 830 °C a potom temperované pri 200 °C – 600 °C, aby sa zamerali na špecifické kombinácie tvrdosti, pevnosti v ťahu a rázovej húževnatosti. Obsah niklu, chrómu a molybdénu v 4340 zaisťuje, že aj výkovky s ťažkým prierezom s prierezom presahujúcim 100 mm dosahujú konzistentné prekalenie, zatiaľ čo obyčajné uhlíkové ocele by vykazovali výrazný pokles tvrdosti od povrchu k stredu pri rovnakej veľkosti prierezu.

Bežné triedy zliatin ocele a ich základné zloženie

Pochopenie špecifických tried a ich zložení zliatin premosťuje priepasť medzi teóriou a praxou. Nasledujúca tabuľka sumarizuje chemické zloženie široko používaných konštrukčných a legovaných ocelí, z ktorých mnohé sú základom priemyslu kovania ocele.

Výber správnej legovanej ocele pre kované komponenty

Výber správnej legovanej ocele na kovanie je technické rozhodnutie s mnohými premennými. Proces zahŕňa vyváženie požiadaviek na prevádzkový výkon s kujnosťou, tepelnou spracovateľnosťou, obrobiteľnosťou, zvárateľnosťou a nákladmi. Len zriedka existuje jedna „najlepšia“ oceľ pre danú aplikáciu – výber závisí od špecifickej kombinácie napätí, teplôt a prostredí, s ktorými sa komponent stretne.

Kľúčové úvahy pri výbere zliatin pre kované komponenty zahŕňajú:

• Veľkosť profilu a kaliteľnosť: Výkovky s veľkým prierezom vyžadujú zliatiny s vysokou prekaliteľnosťou. AISI 4340 s kombináciou Ni-Cr-Mo je bežne špecifikovaný pre komponenty s kritickými prierezmi presahujúcimi 75 mm, pretože zachováva prekalenie v ťažkých profiloch.
• Únavový život: Komponenty podliehajúce cyklickému zaťaženiu – kľukové hriadele, ojnice, nápravy – využívajú výhody jemnozrnných legovaných ocelí s kontrolovaným obsahom inklúzií. Vákuovo odplynená a čistá oceľ v kombinácii s mikrolegovaním vanádu alebo nióbu má za následok dlhšiu životnosť.
• Služba zvýšenej teploty: Ak bude kovaný diel pracovať pri teplotách nad 400 °C – kotúče turbín, telesá ventilov, výfukové potrubia – sú potrebné chróm-molybdén-vanádiové triedy alebo výkovky zo superzliatiny na báze niklu, aby odolali tečeniu a zachovali si pevnosť.
• Odolnosť proti korózii: Námorné alebo chemické prostredia vyžadujú výkovky z nehrdzavejúcej ocele. Nerez 316 je uprednostňovaný pred 304 v prostrediach bohatých na chloridy kvôli obsahu molybdénu, ktorý podstatne znižuje náchylnosť na bodovú koróziu.
• Cena a dostupnosť: Zliatiny obsahujúce vysoký obsah niklu, kobaltu alebo molybdénu prinášajú značné náklady. Inžinieri často hodnotia, či trieda nižšej zliatiny s upraveným tepelným spracovaním môže spĺňať špecifikáciu, alebo či mikrolegované ocele HSLA môžu úplne eliminovať tepelné spracovanie po kováčstve.

Schopnosť kováčskeho priemyslu vyrábať diely s konzistentnými mechanickými vlastnosťami vo veľkých objemoch výroby priamo závisí od dobre kontrolovanej chémie zliatin v kombinácii s disciplinovaným riadením procesu kovania. Moderné simulačné nástroje umožňujú kováčskym inžinierom modelovať tok kovu, históriu teplôt a konečnú štruktúru zŕn pred vyrezaním jednej matrice pomocou známeho termodynamického a mechanického správania zliatiny ako vstupov. Vďaka tejto schopnosti sa výber zliatin stáva čoraz presnejšou vedou a nie empirickým cvičením pokus-omyl.
