Ako sa kuje oceľ? Proces, techniky a aplikácie

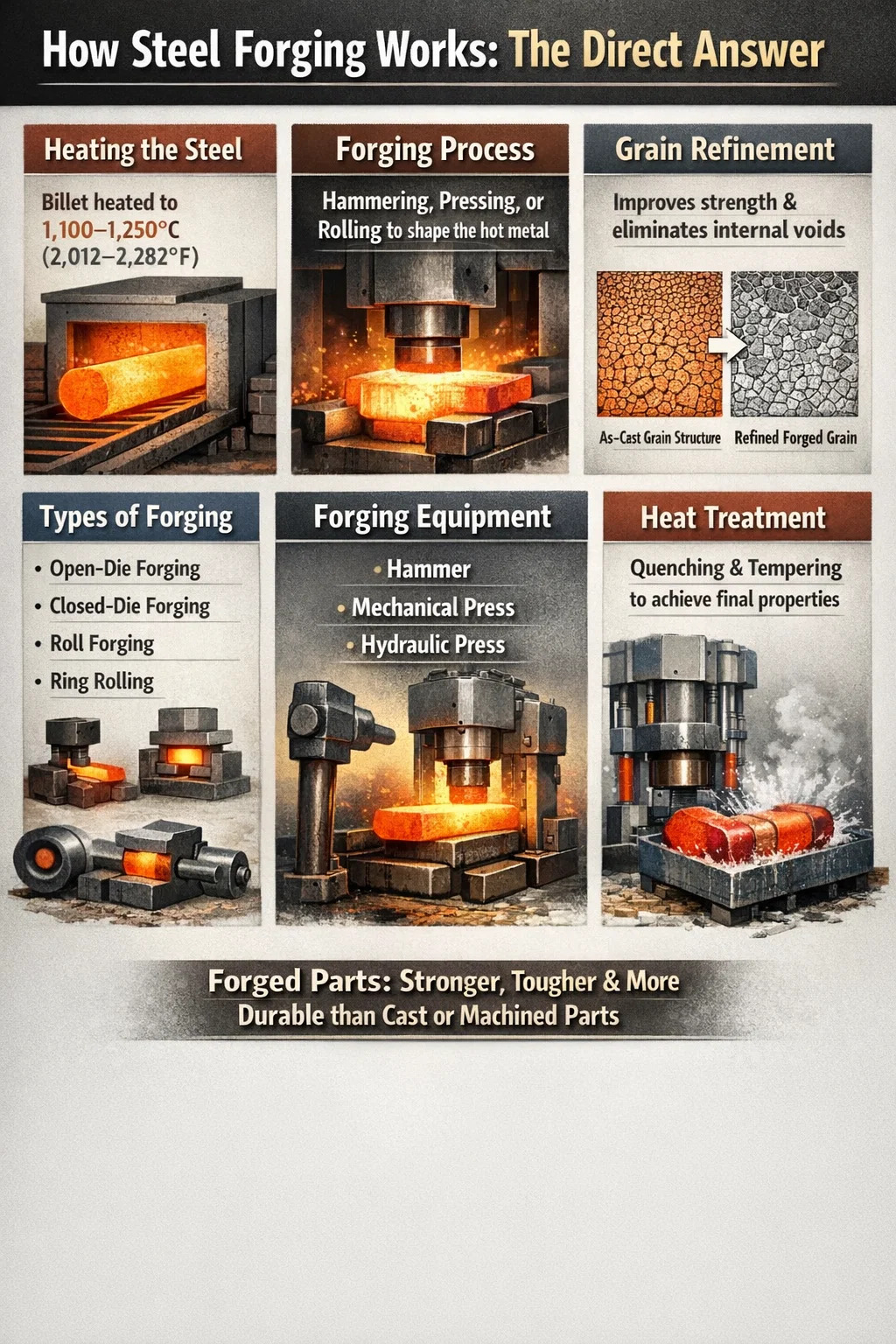

Ako funguje kovanie ocele: Priama odpoveď

Oceľové kovanie je proces tvarovania ocele pôsobením tlakovej sily – buď kladivom, lisovaním alebo valcovaním – pričom kov sa zahrieva na teplotu, ktorá ho robí plastickým a spracovateľným, ale nie roztaveným. Výsledkom je časť s vynikajúce mechanické vlastnosti v porovnaní s odlievanými alebo obrábanými komponentmi, pretože proces kovania zjemňuje vnútornú štruktúru zŕn a eliminuje vnútorné dutiny.

V praxi sa oceľový predvalok alebo ingot zahrieva na medzi 1 100 °C a 1 250 °C (2 012 ° F až 2 282 ° F) na kovanie za tepla – najbežnejšia priemyselná metóda – potom sa umiestni pod lis alebo kladivo, ktoré ho deformuje do požadovaného tvaru. Tvarovaný dielec sa potom za kontrolovaných podmienok ochladzuje a dokončuje opracovaním, tepelným spracovaním alebo povrchovým spracovaním.

Toto nie je jediná technika, ale skupina súvisiacich procesov. V závislosti od geometrie dielu, objemu výroby, požadovaných tolerancií a triedy materiálu si výrobcovia vyberajú medzi kovaním v otvorenom zápustke, kovaním s uzavretou zápustkou (vtlačením), valcovaním, prstencovým valcovaním alebo izotermickým kovaním. Každý z nich prináša rôzne kompromisy medzi využitím materiálu, cenou lisovnice, rozmerovou presnosťou a dosiahnuteľnou zložitosťou.

Surovina: Výber správnej ocele na kovanie

Nie každá trieda ocele sa kuje rovnakým spôsobom. Obsah uhlíka, legujúce prvky a čistota taveniny ovplyvňujú to, ako materiál tečie pod tlakom a aké vlastnosti dosahuje hotový diel. Kovateľné ocele sú široko rozdelené takto:

• Nízkouhlíkové ocele (0,05–0,30 % C): Vysoko ťažné a ľahko kovateľné; používa sa na konštrukčné diely, skrutky a hriadele, ktoré nevyžadujú extrémnu tvrdosť.
• Stredne uhlíkové ocele (0,30–0,60 % C): Ťažný kôň kováčskeho priemyslu; triedy ako AISI 1040 a 4140 sa používajú pre kľukové hriadele, ojnice, ozubené kolesá a nápravy.
• Ocele s vysokým obsahom uhlíka (0,60 – 1,00 % C): Tvrdšie a pevnejšie, ale citlivejšie na praskanie počas kovania; používa sa na pružiny, koľajnice a rezné nástroje.
• Legované ocele (séria 4000, 8000): Prídavky chrómu, molybdénu, niklu a vanádu zlepšujú kaliteľnosť a húževnatosť; bežné v letectve a ťažkých strojoch.
• Nerezové ocele (série 300 a 400): Vyžadovať vyššie kovacie tlaky a prísnejšiu reguláciu teploty; používané v chemických, potravinárskych a medicínskych aplikáciách.

Výkovok sa dodáva ako kruhové tyče, predvalky vyrezané z valcovaného tyčového materiálu alebo ingoty pre veľmi veľké diely. Hmotnosť polotovaru pre automobilové komponenty sa zvyčajne pohybuje od 0,5 kg až 30 kg , zatiaľ čo veľké priemyselné výkovky – ako sú hriadele turbín alebo príruby tlakových nádob – môžu vychádzať z ingotov s hmotnosťou niekoľkých ton.

Ohrev ocele: Kontrola teploty, pecí a stupnice

Zahrievanie je miesto, kde sa proces kovania v skutočnosti začína a je oveľa kontrolovanejší, ako naznačuje obrázok žeravej tyče vytiahnutej z ohňa. Nesprávne nastavenie teploty – dokonca aj o 50 °C – môže znamenať prasknuté výkovky, nadmerné opotrebovanie zápustiek alebo časti, ktoré neprešli kontrolou.

Rozsahy teplôt kovania podľa typu ocele

Priemyselné kovacie pece sú plynové rotačné nístejové pece, tlačné pece alebo indukčné vykurovacie systémy. Indukčný ohrev sa stal dominantným pre veľkoobjemovú výrobu menších predvalkov, pretože ohrieva predvalky s priemerom 50 mm na kovaciu teplotu v pod 60 sekúnd , takmer úplne eliminuje povrchové škálovanie a používa približne O 30-40% menej energie ako ekvivalentné systémy plynových pecí.

Vodný kameň – vrstva oxidu železa, ktorá sa tvorí na povrchu počas ohrevu plynovej pece – je pretrvávajúcim problémom. Ak je vodný kameň vtlačený do povrchu dielu kontaktom s matricou, vytvára povrchové defekty, ktoré vyžadujú dodatočné opracovanie alebo spôsobujú odmietnutie. Vysokotlakové vodné trysky na odstraňovanie vodného kameňa pracujúce pri 150 – 200 barov sú štandardné na lisovacích linkách na otryskanie okuje bezprostredne pred vstupom polotovaru do formy.

Voľné kovanie: Flexibilita pre veľké a zákazkové diely

Voľné kovanie - tiež nazývané voľné kovanie alebo kováčske kovanie - používa ploché, V-tvarované alebo jednoduché tvarované matrice, ktoré neobklopujú obrobok. Operátor alebo automatizovaný systém otáča a premiestňuje polotovar medzi každým zdvihom lisu a postupne ho spracováva do požadovaného tvaru. Táto technika dáva kováčskej dielni obrovskú flexibilitu: jediná sada plochých lisovníc môže produkovať ľubovoľný počet rôznych tvarov dielov jednoduchou zmenou spôsobu manipulácie s obrobkom.

Voľné kovanie je metódou voľby pre diely, ktoré sú príliš veľké pre uzavreté zápustky – hriadele rotorov turbín, hriadele lodných vrtulí, veľké príruby, plášte tlakových nádob a valce mlynov. Takto vyrobené diely môžu vážiť od niekoľkých kilogramov až po niekoľko stoviek ton . Lis s kapacitou 300 MN v China's Second Heavy Industry Group je jedným z najväčších na svete, ktorý je schopný kovať titánové a oceľové komponenty pre jadrové elektrárne a letecké konštrukcie.

Postupnosť procesu pre veľký hriadeľ zvyčajne vyzerá takto:

1. Ingot sa odleje a nechá stuhnúť; horná (stúpačka) a spodná časť (zadok) so segregáciou a dutinami sú odrezané, čím sa odstráni až 20 – 25 % pôvodnej hmotnosti ingotu .
2. Zostávajúci ingot sa znovu zahreje a rozruší (axiálne stlačí), aby sa rozbila štruktúra zrna odliateho a uzavreli sa vnútorné dutiny.
3. Predvalok sa vyťahuje (predlžuje) pod lisom, pričom sa postupne otáča medzi zdvihmi, aby sa materiál rovnomerne spracoval.
4. Pre veľké kusy sú potrebné viacnásobné ohrevy, aby sa udržala pracovná teplota nad hranicou konečného kovania.
5. Hrubý výkovok je nahrubo opracovaný, aby sa odstránili nerovnosti povrchu a ultrazvukom kontrolované na vnútorné chyby.

Využitie materiálu pri voľnom kovaní je nižšie ako pri práci s uzavretou zápustkou – zvyčajne 60 – 75 % počiatočná hmotnosť ingotu končí v hotovom výkovku. Zvyšok sa odstráni ako plodina, mierka a obrábací materiál. Napriek tomu, pre veľmi veľké alebo jednorazové diely, nízke náklady na matricu robia otvorenú matricu jedinou ekonomicky životaschopnou možnosťou.

Zápustkové kovanie: Presná a veľkoobjemová výroba

Kovanie v uzavretej zápustke – tiež nazývané zápustkové kovanie – používa zhodnú hornú a spodnú polovicu zápustky, ktoré obsahujú presný negatívny dojem hotového dielu. Keď sa lis zatvorí, zahriaty oceľový blok vyplní dutinu matrice a získa presný tvar odtlačku. Prebytočný kov sa vytlačí do tenkého prstenca nazývaného blesk, ktorý sa neskôr odreže.

Toto je dominantná metóda pre veľkosériovú výrobu konštrukčných a mechanických komponentov: automobilové ojnice, čapy riadenia, náboje kolies, nosníky krídel lietadiel a ručné náradie. Moderné zápustkové kovanie dosahuje rozmerové tolerancie o ±0,5 mm alebo viac na súčiastkach strednej veľkosti, čím sa výrazne znižuje následné obrábanie v porovnaní s odlievaním.

Sekvencia kociek s viacerými stanicami

Zložité diely sú zriedkavo vykované do konečného tvaru jediným úderom. Blok matrice je rozdelený do viacerých otlačovacích staníc usporiadaných v poradí:

• Plnejší dojem: Redistribuuje kov pozdĺžne, čím znižuje prierez v špecifických bodoch.
• Okrajový dojem: Zhromažďuje kov v špecifických zónach a zhruba tvaruje profil prierezu.
• Dojem blokátora: Predtvaruje obrobok do tvaru, ktorý sa veľmi podobá finálnej časti, ale s väčšími polomermi a väčším ťahom.
• Dojem zakončovateľa: Dodáva dielu konečnú geometriu, vytvára jemné detaily a úzke polomery. Tu sa generuje flash.

Pre typickú automobilovú ojnicu z AISI 4140 celá sekvencia – od vloženia polotovaru až po vybratie bleskovo orezaného výkovku – trvá pod 30 sekúnd na modernom mechanickom lise dimenzovanom na 25 000 až 40 000 kN. Jedna kovacia linka môže produkovať 600 až 1 200 ojníc za hodinu .

Flash a využitie materiálu

Flash zvyčajne predstavuje 10-20% hmotnosti predvalku pri konvenčnom kovaní v uzavretej zápustke. Bezzábleskové kovanie – variant, kde je zápustka úplne uzavretá a objem predvalku je presne prispôsobený dutine – môže eliminovať tento odpad, vyžaduje si však veľmi presnú prípravu predvalkov a vyššie lisovacie sily. Používa sa na diely, ako sú polotovary ozubených kolies a ložiskové krúžky, kde úspory nákladov na materiál odôvodňujú dodatočnú zložitosť.

Kovanie valcovaním a valcovanie krúžkov: Špecializované metódy tvarovania

Okrem dvoch hlavných kategórií zápustkového kovania stojí za pochopenie niekoľko špecializovaných procesov kovania ocele, pretože dominujú špecifickým kategóriám produktov.

Kovanie valcovaním

Pri kovaní valcovaním prechádza zahriaty predvalok medzi dva protibežne sa otáčajúce valce s tvarovanými drážkami opracovanými do ich povrchov. Ako predvalok prechádza, valce zmenšujú jeho prierez a predlžujú ho, čím sa kov rozdeľuje v presnom vzore potrebnom pre ďalšiu operáciu kovania. Kovanie valcovaním sa široko používa ako krok predtvarovania pred kovaním v uzavretej zápustke predĺžených častí, ako sú ojnice a polotovary listových pružín. Zlepšuje distribúciu materiálu a znižuje počet potrebných odtlačkov v uzavretej matrici, opotrebovanie reznej matrice a čas cyklu.

Ring Rolling

Valcovanie krúžkov vytvára bezšvové krúžky prepichnutím otvoru v kotúčovom výkovku a jeho následným roztiahnutím medzi poháňaným hlavným valcom a vodiacim valcom, zatiaľ čo ploché axiálne valce riadia výšku krúžku. Výsledkom je bezšvový krúžok s kontinuálne tečúcou štruktúrou zrna po svojom obvode – významná konštrukčná výhoda oproti krúžkom vyrezaným z plechu alebo vyrobeným zváraním.

Valcované krúžky siahajú od malých vážiacich krúžkov ložísk pod 1 kg na masívne príruby veterných turbín a príruby nádob jadrového reaktora s vonkajším priemerom presahujúcim 8 metrov a váhy vyššie 100 ton . Letecký priemysel sa vo veľkej miere spolieha na prstencové titánové a oceľové komponenty pre kryty prúdových motorov, rámy a prepážky.

Kovanie za studena a za tepla: Opracovanie ocele pod červeným teplom

Kovanie za tepla nie je jedinou možnosťou. Kovanie za studena – vykonávané pri teplote miestnosti alebo blízko nej – a kovanie za tepla – zvyčajne pri 650 až 900 °C pre oceľ — ponúkajú rôzne kombinácie povrchovej úpravy, rozmerovej presnosti a mechanického výkonu.

Kovanie za studena

Kovanie ocele za studena sa spolieha na mechanické spevnenie: ako sa kov plasticky deformuje, jeho dislokačná hustota sa zvyšuje a postupne sa stáva pevnejším. Časti vyrobené kovaním za studena možno dosiahnuť povrchové úpravy Ra 0,4–1,6 µm a rozmerové tolerancie užšie ako ±0,05 mm bez akéhokoľvek opracovania. Veľkoobjemová výroba skrutiek, matíc, skrutiek a polotovarov ozubených kolies tvarovaných za studena sú primárne aplikácie.

Obmedzením sú potrebné veľké sily. Kovanie nízkouhlíkovej ocele za studena vyžaduje prietokové napätie 500 – 800 MPa , v porovnaní s 80-150 MPa pre rovnaký materiál pri teplotách kovania za tepla. Formy sa rýchlo opotrebúvajú a oceľ musí byť typicky žíhaná a premazaná (často systémami fosfát-mydlo) medzi jednotlivými stupňami pre viacprechodové tvárniace operácie.

Kovanie za tepla

Teplé kovanie sa nachádza medzi horúcim a studeným, pokiaľ ide o teplotu a výsledok. Pri stredných teplotách je napätie v toku znížené v porovnaní s tvárnením za studena – čím sa znižujú požiadavky na tonáž lisu – zatiaľ čo kvalita povrchu a rozmerová presnosť sú oveľa lepšie ako kovanie za tepla, pretože sa tvorí menej okují a tepelné zmršťovanie je menšie. Kovanie za tepla sa čoraz viac používa pre presné ozubené kolesá a komponenty kĺbov CV v automobilovom hnacom ústrojenstve, kde kombinácia presnosti takmer čistého tvaru a dobrej integrity povrchu znižuje celkové výrobné náklady v porovnaní so sekvenciami vykutím za tepla a potom strojom.

Kovacie zariadenia: kladivá, mechanické lisy a hydraulické lisy

Stroj dodávajúci kovaciu silu formuje ekonomiku, schopnosť a výkon operácie rovnako ako konštrukcia zápustky. V priemyselnom kovaní ocele dominujú tri hlavné typy strojov:

Kovacie kladivá

Kladivá dodávajú energiu spúšťaním alebo poháňaním barana nadol vysokou rýchlosťou. Deformačná energia je kinetická energia pohybujúceho sa barana. Gravitačné padacie kladivá sú najjednoduchším typom; elektrické kladivá používajú paru, stlačený vzduch alebo hydraulický tlak na zrýchlenie barana, čím sa dosahujú energie nárazu 5 kJ až nad 1 000 kJ pre veľké dvojčinné parné buchary. Kladivá sú vhodné na voľné kovanie zložitých tvarov, pretože niekoľko rýchlych úderov môže materiál postupne opracovať. Vysoká miera deformácie úderov kladiva tiež znamená kratší čas kontaktu s matricou a nižšie tepelné zaťaženie matrice.

Mechanické kovacie lisy

Mechanické lisy používajú excentrickú kľuku poháňanú zotrvačníkom na premenu rotačnej energie na jeden zdvih barana na otáčku. Kapacity sa pohybujú od 5 000 kN až 125 000 kN . Vďaka ich pevnému zdvihu a predvídateľnej polohe piesta sú ideálne pre prácu s uzavretou matricou s viacerými odtlačkami s tesnou rozmerovou opakovateľnosťou. Mechanický lis 63 000 kN – bežná veľkosť pre ťažké automobilové výkovky – zvyčajne beží na 40-80 úderov za minútu umožňujúce veľmi vysoké výrobné rýchlosti.

Hydraulické kovacie lisy

Hydraulické lisy vytvárajú silu prostredníctvom vysokotlakovej kvapaliny pôsobiacej na valec. Na rozdiel od mechanických lisov dokážu udržať plnú tonáž počas zdvihu a dajú sa naprogramovať pomocou zložitých profilov rýchlosti a sily barana. To ich robí nevyhnutnými pre izotermické kovanie leteckých superzliatin, kde sú potrebné pomalé rýchlosti deformácie, aby sa zabránilo adiabatickému zahrievaniu a praskaniu, a pre veľmi veľké operácie s otvorenými zápustkami. Najväčšie kovacie lisy na svete – vrátane 750 MN lis vo VSMPO-AVISMA v Rusku — sú hydraulické.

Čo sa stane so štruktúrou zrna počas kovania ocele

Mechanická prevaha výkovkov nad odliatkami pochádza priamo z toho, čo robí kovanie s vnútornou mikroštruktúrou ocele. Pochopenie tohto vysvetľuje, prečo sú výkovky určené pre kritické aplikácie, aj keď sú podstatne vyššie.

Odlievaná oceľ obsahuje hrubú, dendritickú štruktúru zŕn s chemickou segregáciou medzi hranicami zŕn a vnútornými zmršťovacími dutinami alebo pórovitosťou. Keď je tento materiál kovaný, deje sa niekoľko vecí súčasne:

• Zjemnenie zrna: Veľké liate zrná sú rozbité plastickou deformáciou a potom rekryštalizujú na menšie, rovnomernejšie rovnoosé zrná počas a po spracovaní za tepla. Menšie zrná znamenajú lepšiu húževnatosť a únavovú pevnosť.
• Neplatné uzavretie: Vnútorná pórovitosť a mikrozmrštenie sú zhutnené a zvarené pôsobením tlakového namáhania kovania, najmä pri viacprechodových otvorených operáciách s vysokými redukčnými pomermi.
• Prietok vlákna: Nekovové inklúzie a karbidové nosníky sú predĺžené a zarovnané so smerom toku kovu, čím vytvárajú vzor toku zrna. Keď je kovacia zápustka navrhnutá správne, tento tok vlákien sleduje obrys dielu a línie toku zŕn prebiehajú paralelne s osou napätia v prevádzke - výrazne zlepšuje odolnosť proti únave v porovnaní s opracovaným polotovarom, kde sú línie toku prerezané.
• Homogenizácia: Opakované zahrievanie a deformácia distribuuje legujúce prvky rovnomernejšie, čím sa znižujú gradienty zloženia, ktoré oslabujú liate štruktúry.

Dobre kovaný oceľový komponent môže vystavovať až o 40 % vyššia únavová pevnosť, o 20 % vyššia pevnosť v ťahu a výrazne lepšia rázová húževnatosť v porovnaní s liatym komponentom rovnakého nominálneho zloženia. V aplikáciách, ako sú podvozok lietadiel alebo kľukové hriadele automobilov – kde sú cyklické zaťaženie a občasné rázové zaťaženie hnacím motorom – nejde o okrajové zisky.

Tepelné spracovanie po kovaní: Dokončenie metalurgického cyklu

Pre väčšinu výkovkov z legovanej ocele samotná operácia kovania neposkytuje požadované konečné mechanické vlastnosti. Tepelné spracovanie po kovaní je krok, ktorý uzamkne cieľovú kombináciu pevnosti, tvrdosti a húževnatosti.

Normalizácia

Vykurovanie na 850 až 950 °C a chladenie vzduchom zjemňuje štruktúru zŕn a homogenizuje mikroštruktúru po kovaní. Normalizácia je často špecifikovaná ako základná úprava pre výkovky z uhlíkovej a nízkolegovanej ocele pred konečným obrábaním a niekedy je jediným tepelným spracovaním požadovaným pre aplikácie s nižším výkonom.

Kalenie a temperovanie (Q&T)

Pre vysokovýkonné výkovky z legovanej ocele, austenitizáciu (zvyčajne 830 až 900 °C ), kalenie vo vode, oleji alebo polyméri a potom temperovanie pri 450 až 680 °C je štandardná cesta na dosiahnutie vysokej pevnosti s primeranou húževnatosťou. Výkovok z ocele AISI 4340 v stave Q&T môže dosiahnuť pevnosť v ťahu 1 000–1 800 MPa v závislosti od teploty popúšťania, vďaka čomu je vhodný pre konštrukčné komponenty lietadiel a ťažké diely hnacieho ústrojenstva.

Žíhanie a úľava od stresu

Veľké výkovky so zložitou geometriou si môžu po kovaní zachovať značné zvyškové napätia z nerovnomerného chladenia. Žíhanie na zmiernenie stresu pri 550 až 650 °C — pod transformačnou teplotou — znižuje zvyškové napätie bez podstatnej zmeny tvrdosti, čím sa predchádza deformácii počas konečného obrábania. Tento krok je štandardnou praxou pre veľké telesá ventilov, bloky lisovníc a komponenty tlakových nádob.

Kontrola kvality a testovanie pri kovaní ocele

Oceľové výkovky určené pre kritické aplikácie prechádzajú prísnym kontrolným režimom, ktorý pokrýva povrchovú aj vnútornú kvalitu. Požadované špecifické testy závisia od priemyselnej normy – ASTM, EN, JIS alebo špecifikácií špecifických pre zákazníka – ale široko sa uplatňujú tieto:

• Ultrazvukové testovanie (UT): Vysokofrekvenčné zvukové vlny zisťujú vnútorné chyby – praskliny, dutiny, inklúzie – ktoré sú na povrchu neviditeľné. Vyžaduje sa prakticky pre všetky výkovky pre letectvo, jadrové zariadenia a tlakové zariadenia; akceptačné kritériá sú definované zónou (napr. žiadny údaj nepresahuje 2 mm ekvivalent otvoru s plochým dnom v zóne vývrtu).
• Magnetická kontrola častíc (MPI): Detekuje povrchové a blízkopovrchové trhliny vo feromagnetických oceliach magnetizáciou dielu a aplikáciou suspenzie železných častíc. Štandard pre automobilové výkovky kritické z hľadiska bezpečnosti, ako sú čapy riadenia a náboje kolies.
• Testovanie tvrdosti: Tvrdosť podľa Brinella alebo Rockwella meraná na opracovaných povrchoch potvrdzuje, že tepelné spracovanie dosiahlo cieľový rozsah vlastností.
• Skúšanie ťahom a nárazom: Deštruktívne skúšky na samostatne kovaných skúšobných kupónoch – alebo z predĺžení vykovaných na diel – overujú medzu klzu, medzu pevnosti v ťahu, predĺženie a energiu nárazu Charpyho V-vrubu pri špecifikovaných teplotách.
• Rozmerová kontrola: CMM (súradnicový merací stroj) overenie všetkých kritických rozmerov oproti technickému výkresu s plnou nadväznosťou nameraných údajov.

Testovanie makroleptaním – rezanie, leštenie a leptanie prierezu výkovku zriedeným roztokom kyseliny – odhaľuje línie toku zŕn, potvrdzuje, že nasledujú zamýšľaný vzor, ​​a odhaľuje akúkoľvek vnútornú segregáciu, potrubie alebo švy, ktoré by UT mohol minúť. Tento test je bežne špecifikovaný pre kvalifikáciu prvého článku nových návrhov lisovníc.

Bežné chyby oceľových výkovkov a ich príčiny

Dokonca aj dobre kontrolované operácie kovania produkujú chybné diely. Rozpoznanie základnej príčiny každého typu defektu je nevyhnutné na nápravu procesu skôr, ako sa nahromadí veľké množstvo odpadu.

Kde sa používajú kované oceľové diely: Priemyselné aplikácie

Oceľové výkovky sa nachádzajú prakticky v každom odvetví, kde komponenty musia odolávať vysokému namáhaniu, opakovanému zaťaženiu alebo zvýšeným teplotám. Nasledovné sektory tvoria veľkú väčšinu celosvetovej produkcie kovania:

automobilový priemysel

Automobilový sektor spotrebuje zhruba 60 % všetkých celosvetovo vyrobených výkovkov . Typický osobný automobil obsahuje viac ako 250 kovaných komponentov: kľukové hriadele, ojnice, vačkové hriadele, prevody, čapy riadenia, náboje kolies, brzdové strmene, závesné ramená a kryty kĺbov CV. Prechod na elektrické vozidlá mení mix – menej kľukových hriadeľov a piestov – ale zvyšuje dopyt po veľkých konštrukčných prvkoch krytu batérie a hriadeľoch elektromotorov.

Letectvo a obrana

Letecké výkovky podliehajú najprísnejším požiadavkám na certifikáciu materiálov a procesov v akomkoľvek odvetví. Konštrukčné komponenty draku lietadla – nosníky krídel, rámy trupu, vzpery podvozku – a komponenty motora – disky kompresorov, disky turbín, hriadele – sú takmer výlučne kované. Jediné komerčné lietadlo so širokým trupom obsahuje viac ako 1500 kovaných dielov , mnohé z nich sú skôr veľké hliníkové alebo titánové kusy ako oceľ, ale v podvozkoch a ovládacích systémoch dominujú výkovky z vysokopevnej ocele.

Výroba ropy, plynu a energie

Príruby tlakových nádob, telesá ventilov, armatúry potrubí, komponenty ústia vrtu a rotory turbín sú kritickými kovacími aplikáciami v energetickom sektore. Tieto diely pracujú pod vysokým tlakom, vysokou teplotou a často korozívnym prostredím, kde by pórovitosť odlievania predstavovala neprijateľné riziko. Veľké výkovky rotora turbíny pre parné elektrárne môžu vážiť viac ako 200 ton po konečnom opracovaní a vyžadujú mesiace kovania, tepelného spracovania a testovania pred dodaním.

Stavebné a banské zariadenia

Články pásov, ozubené kolesá, zuby lyžíc, vrtáky do kameňa a konštrukčné čapy v ťažkých stavebných a banských zariadeniach sa spoliehajú na kovanú oceľ pre jej odolnosť voči nárazom a oderu. Extrémne vysoké dynamické zaťaženie týchto komponentov – veľký zub lyžice rýpadla môže absorbovať desiatky tisíc cyklov nárazu za zmenu – robí z vynikajúcej húževnatosti výkovkov zásadný význam pre prijateľnú životnosť.

Moderný vývoj v technológii kovania ocele

Základná fyzika kovania ocele sa nezmenila – kov pri zahrievaní stále prúdi pod tlakom – ale technológia obklopujúca tento proces za posledné dve desaťročia podstatne pokročila.

Simulácia analýzy konečných prvkov (FEA). procesu kovania – pomocou softvéru ako Deform, FORGE alebo Simufact – umožňuje inžinierom predpovedať tok kovu, rozloženie deformácie, napätie v zápustke a potenciálne miesta defektov pred vyrezaním jednej zápustky. To dramaticky znížilo počet opakovaní testov lisovníc potrebných pre zložité nové diely, čím sa skrátil čas vývoja lisovnice a náklady 30 – 50 % v mnohých prípadoch.

Hydraulické a servomechanické lisy s servoriadením umožňujú programovateľné rýchlostné profily barana, umožňujúce teplé a izotermické kovanie materiálov, ktoré predtým vyžadovali špeciálne vybavenie alebo neboli vôbec možné pri kovaní v zápustke. Piest možno v kritických fázach spomaliť, aby sa regulovala tvorba tepla a tok kovu, alebo zrýchliť, aby sa optimalizoval čas cyklu pri menej citlivých operáciách.

Automatizované kovacie bunky kombinujúci indukčné ohrievače, robotickú manipuláciu so polotovarmi, viacosové systémy na prenos lisov a in-line vizuálnu kontrolu umožnili prevádzkovať veľkoobjemové linky na kovanie v uzavretých zápustkách s minimálnou priamou prácnosťou. Moderná automobilová kovacia linka môže mať jeden operátor dohliadajúci na štyri až šesť lisov , s kontrolou kvality, ktorú zabezpečujú laserové skenovanie a systémy strojového videnia na konci linky.

Presné kovanie v tvare siete — výroba dielov tak blízkych konečnej geometrii, že obrábanie je zredukované na ľahký dokončovací prechod len na funkčných povrchoch – je čoraz bežnejšie pre automobilové ozubené kolesá a súčasti ložísk. Tento prístup skracuje čas obrábania, zlepšuje využitie materiálu a zachováva priaznivý tok zrna, ktorý by obrábanie inak zničilo na povrchu dielu.
