Aký je bod topenia ocele?
1370 °C – 1540 °C / 2500 °F – 2800 °F
Oceľ sa netaví pri jedinej pevnej teplote. Pretože oceľ je zliatina železa a uhlíka, často kombinovaná s prvkami, ako je chróm, nikel, mangán alebo molybdén, jej bod topenia spadá skôr do určitého rozsahu než do jednej presnej hodnoty. Väčšina komerčných druhov ocele sa začína meniť na kvapalinu niekde medzi tým 1370 °C a 1540 °C (2500 °F až 2800 °F) s presným posunom hodnoty v závislosti od presného chemického zloženia príslušnej triedy.
Tento rozsah je pre metalurgov ďaleko za hranicou zvedavosti. Zlievárne ho používajú na stanovenie cieľov pecí, výrobcovia ho používajú na pochopenie toho, ako blízko sa ich procesy zvárania alebo rezania blížia k úplnému skvapalneniu, a inžinieri ho používajú na posúdenie toho, ako sa bude konštrukcia správať, ak bude niekedy vystavená extrémnemu teplu. Výkyv teploty topenia o sto stupňov môže zmeniť spotrebu energie pece, výber žiaruvzdorného obloženia a dokonca aj kvalitu ocele zvolenú pre konkrétnu aplikáciu.
Dva súvisiace pojmy sa oplatí oddeliť skôr. The solidus teplota je miesto, kde začína topenie, a liquidus teplota je tam, kde je kov úplne tekutý. Medzi týmito dvoma bodmi existuje oceľ v zmiešanom, čiastočne roztavenom stave, ktorý prevádzkovatelia zlievarní niekedy nazývajú kašovitá zóna. Rozhodnutia o liatí a sypaní sa robia s ohľadom na túto zónu, pretože príliš skoré liatie riskuje neúplný tok, zatiaľ čo prehrievanie plytvá energiou a môže podporovať rast zŕn, ktorý oslabuje konečný produkt.
Zvážte praktický príklad. Konštrukčná dielňa na rezanie oceľového plechu pomocou kyslíko-palivového horáka pracuje s teplotou plameňa vysoko nad bodom topenia, preto sa rezná hrana krátko skvapalní a prúdom kyslíka ju odfúkne. Naproti tomu zlieváreň, ktorá leje blok motora, zámerne ohrieva kov iba mierne nad teplotou likvidu, pretože nadmerné prehriatie plytvá palivom a môže znehodnotiť hotový odliatok. Rovnaká fyzikálna vlastnosť, teplota topenia, riadi dve úplne odlišné prevádzkové rozhodnutia v závislosti od procesu.
Prečo sa teplota topenia ocele tak veľmi mení?
Čisté železo sa topí pri porovnateľne predvídateľných 1538 °C (2800 °F). V momente, keď sa zavedie uhlík a iné legujúce prvky, toto číslo sa začne meniť. Každý prvok mení kryštálovú mriežku kovu mierne odlišne a kumulatívny efekt je to, čo vytvára široký rozsah tavenia pozorovaný v celej skupine ocelí.
Uhlík
Dokonca aj malé zvýšenie obsahu uhlíka výrazne znižuje bod topenia. Zvýšenie uhlíka zo zhruba 0,05 percenta na 2,0 percenta môže znížiť bod topenia o viac ako 100 °C, a preto sa nástrojové ocele s vysokým obsahom uhlíka vo všeobecnosti tavia pri nižších teplotách ako mäkká oceľ s veľmi nízkym obsahom uhlíka.
Chromium
Chróm je definujúcim prvkom nehrdzavejúcej ocele a má tendenciu zvyšovať odolnosť voči korózii, pričom má mierny vplyv na správanie sa pri tavení, čím sa druhy nehrdzavejúcej ocele udržiavajú v pomerne úzkom pásme v porovnaní s inými rodinami zliatin.
Nikel
Nikel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
mangán
mangán is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
molybdén
molybdén raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
kremík
kremík is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Dôležité sú aj stopové nečistoty. Síra a fosfor, ktoré zostali zo surovín, ak nie sú správne rafinované, môžu znížiť efektívne správanie pri tavení na hraniciach zŕn a prispieť k javu nazývanému hot shortness, kde sa kov stáva krehkým a náchylným na praskanie pri vysokých pracovných teplotách ešte predtým, ako sa priblíži k bodu tavenia. To je jeden z dôvodov, prečo moderná výroba ocele kladie taký dôraz na dôslednú kontrolu hladín zvyškových prvkov, a nie len na sledovanie primárnych legujúcich prísad.
Praktickým postrehom pre každého, kto si vyberá materiál, je, že fráza „bod tavenia ocele“ je skutočne skratkou pre rodinu úzko súvisiacich hodnôt. Dve cievky sediace vedľa seba na podlahe skladu, jedna z mäkkej ocele a jedna z nástrojovej ocele s vysokým obsahom uhlíka, môžu mať body topenia, ktoré sa líšia o viac ako 100 stupňov Celzia, aj keď sú obe správne opísané ako oceľ.
Teploty topenia podľa typu ocele
V tabuľke nižšie sú zoskupené bežné skupiny ocelí a rozsahy tavenia, ktoré sa zvyčajne spájajú s každou z nich. Tieto čísla odrážajú skôr všeobecné referencie v odvetví ako hárok so špecifikáciami pre jeden závod, takže vždy potvrďte presné hodnoty v porovnaní s certifikovanými údajmi pre konkrétne teplo alebo kvalitu predtým, ako sa stane súčasťou kritického výpočtu.
| Oceľový typ | Teplota topenia (°C) | Teplota topenia (°F) |
|---|---|---|
| Nízkouhlíková (mäkká) oceľ | 1410 – 1530 | 2570 – 2785 |
| Stredne a vysoko uhlíková oceľ | 1410 – 1530 | 2570 – 2785 |
| Nehrdzavejúca oceľ | 1375 – 1530 | 2500 – 2785 |
| Nízkolegovaná oceľ | ≈ 1432 | ≈ 2610 |
| Vysoko legovaná oceľ | ≈ 1415 | ≈ 2600 |
| Nástrojová oceľ | 1400 – 1425 | 2550 – 2600 |
| Konštrukčná oceľ | ≈ 1425 | ≈ 2600 |
Všimnite si ako nástrojová oceľ a konštrukčná oceľ sedia o niečo nižšie ako širší pás uhlíkovej ocele. Nástrojové ocele obsahujú vyšší uhlík a prídavné legujúce prvky, ktoré znižujú teplotu topenia, a konštrukčné triedy sú formulované skôr pre zvárateľnosť a húževnatosť, než aby odolali najvyšším teplotám v peci.
Je tiež potrebné poznamenať, že v rámci žiadnej jednej kategórie nie je rozsah rovnomerne rozdelený. Mäkká oceľ 1020 a vysoko uhlíková oceľ 1095 sú technicky uhlíková oceľ, ale vyššia uhlíková trieda bude trvalo sedieť smerom k dolnému koncu pásma, zatiaľ čo chudšia trieda bude sedieť smerom k hornému koncu. Každý, kto špecifikuje nastavenia pece pre zmiešanú dávku šrotu alebo zásob, by mal počítať s týmto rozptylom, a nie predpokladať, že jedna stredná teplota bude vyhovovať každému kusu rovnako.
Ako sa vlastne meria bod topenia ocele?
Údaje o teplote topenia nepochádzajú z dohadov. Kovovéurgovia a materiálové laboratóriá sa spoliehajú na niekoľko zavedených techník na určenie teplôt solidu a likvidu pre dané zloženie ocele.
Diferenciálna tepelná analýza
Malá vzorka sa zahrieva spolu s inertným referenčným materiálom a sleduje sa teplotný rozdiel medzi nimi. Bod, v ktorom vzorka ocele absorbuje dodatočné teplo na zmenu fázy, presne odhaľuje body solidus a likvidus.
Optická pyrometria
Vo výrobných peciach čítajú bezkontaktné optické pyrometre energiu žiarenia vydanú roztavenou alebo takmer roztavenou oceľou, aby odhadli povrchovú teplotu bez toho, aby sa sonda priamo dotýkala kovu, čo je nevyhnutné vzhľadom na to, ako rýchlo by sa termočlánok spotreboval tekutou oceľou.
Ponorné termočlánky
Jednorazové obetné termočlánkové sondy sa ponoria priamo do roztavenej ocele na krátke odčítanie. Každá sonda sa použije raz a vyhodí sa, pretože špička sa teplom zničí, ale odčítanie je pre toto jedno meranie vysoko presné.
Odkaz na fázový diagram
Namiesto toho, aby zakaždým merali fyzickú vzorku, inžinieri často konzultujú fázový diagram železo-uhlík a fázové diagramy špecifické pre zliatinu, ktoré mapujú, ako sa teploty solidu a likvidu menia pri zmenách zloženia, čo umožňuje predpovedať správanie pri tavení zo známej chémie.
Výrobné pece zvyčajne kombinujú niekoľko z týchto metód. Kontinuálny optický pyrometer môže monitorovať všeobecné trendy v priebehu ohrevu, zatiaľ čo periodické ponorné termočlánkové ponory potvrdzujú skutočnú teplotu kúpeľa v kľúčových rozhodovacích bodoch, napríklad tesne pred odpichom pece.
Od pece k ingotu: Ako sa skutočne taví oceľ
Pochopenie toho, kde v rámci výroby vstupuje do hry bod topenia, pomáha vysvetliť, prečo sa číslo považuje za taký kritický prevádzkový parameter, a nie za skutočnosť.
Elektrická oblúková pec (EAF)
Oceľový šrot sa vloží do žiaruvzdornej nádoby a roztaví sa pomocou elektrického oblúka vyrazeného medzi veľké grafitové elektródy a náboj. Teploty kúpeľa sa pohodlne posúvajú nad bod likvidu, často v rozsahu 1600 °C až 1700 °C, aby sa zabezpečilo úplné roztopenie a poskytol čas na rafinačné reakcie pred odpichom.
Základná kyslíková pec (BOF)
Roztavené železo z vysokej pece je kombinované so šrotom a fúkané vysoko čistým kyslíkom, čo spúšťa exotermické reakcie, ktoré pomáhajú udržiavať vysoké teploty potrebné na udržanie vsádzky v tekutej forme, zatiaľ čo uhlík a nečistoty sú oxidované.
Indukčná pec
Indukčné pece, ktoré sú bežné v zlievarniach vyrábajúcich menšie dávky alebo špeciálne zliatiny, využívajú elektromagnetické polia na priame ohrievanie vsádzky, čím ponúkajú presnú reguláciu teploty, ktorá je vhodná na zasiahnutie špecifického cieľa prehriatia nad bodom likvidu.
V každom prípade je cieľová teplota kúpeľa nastavená so špecifickým bodom likvidu zliatiny, ako je podlaha, plus rezerva prehriatia, ktorá poskytuje operátorovi pracovný čas na nalievanie, legovanie a stratu teploty počas prenosu do formy alebo zariadenia na kontinuálne odlievanie. Príliš malé prehriatie riskuje, že oceľ čiastočne stuhne skôr, ako sa dostane do formy; príliš veľa plytvá energiou a môže zvýšiť opotrebenie žiaruvzdorných materiálov.
Teplota topenia vs. teplota štrukturálneho zlyhania
~1370-1540°C
Teplota, pri ktorej sa oceľ fyzicky mení z pevnej látky na kvapalnú. Dosiahnutie tohto bodu vyžaduje pec alebo extrémne intenzívny zdroj tepla.
~500-600°C
Teplotný rozsah, pri ktorom nosná oceľ začína strácať dostatočnú pevnosť, že už nemôže bezpečne uniesť svoje navrhnuté zaťaženie, dlho predtým, ako sa kov takmer roztaví.
Toto rozlíšenie je jedným z najviac nepochopených bodov o správaní ocele. Oceľový nosník sa nemusí roztaviť, aby zlyhal. Konštrukčná oceľ si zvyčajne zachováva len zlomok svojej medze klzu pri izbovej teplote, keď prejde približne 500 až 600 °C, a preto sa inžinierstvo požiarnej ochrany zameriava na udržanie ocele pod touto hranicou, a nie pod jej bodom topenia. Architekt alebo inžinier, ktorý navrhuje požiarnu odolnosť, pracuje s úplne iným číslom ako operátor zlievarne, ktorý leje roztavenú oceľ do formy.
Load tiež zmení obrázok. Málo zaťažený prvok môže prežiť vyššie teploty ako silne zaťažený, než sa zdeformuje, takže presná teplota zlyhania pre daný konštrukčný prvok závisí od toho, akú veľkú váhu nesie v pomere k svojej menovitej kapacite, nie na jednom univerzálnom čísle.
Táto medzera medzi bodom topenia a funkčným zlyhaním tiež vysvetľuje, prečo sa oceľ často opisuje ako stráca pevnosť postupne a nie naraz. V rozmedzí približne od 200 °C do 300 °C si väčšina uhlíkových ocelí zachováva takmer všetku svoju pevnosť pri izbovej teplote. Odtiaľ smerom nahor sa krivka pevnosti zrýchľuje smerom nadol, takže rozdiel medzi 500 °C a 600 °C je pre štrukturálny výpočet oveľa dôležitejší, než by sa rovnaká stostupňová medzera blížila izbovej teplote.

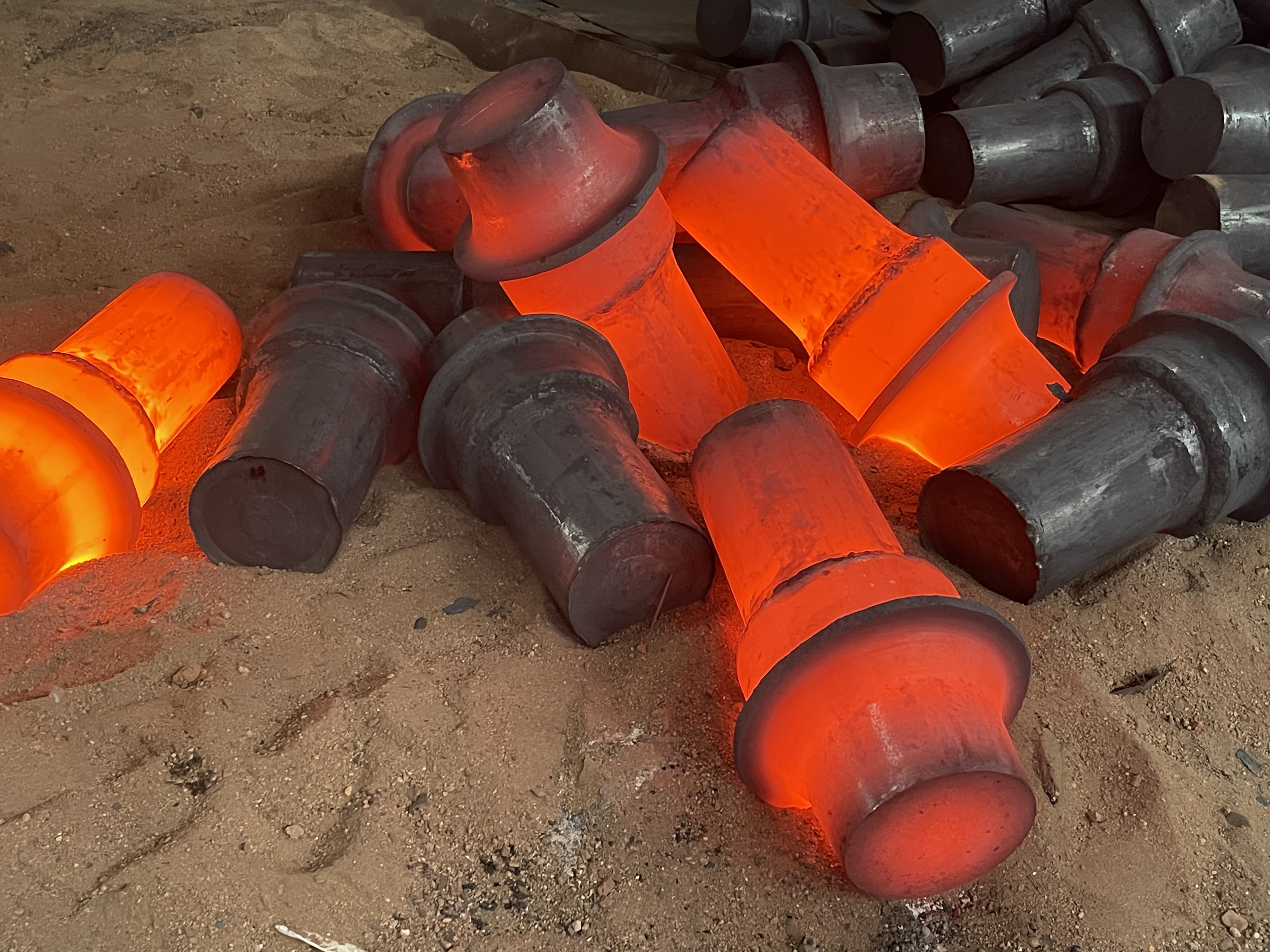

Teplota topenia ocele pri kovaní a výrobe
Teplota topenia nie je číslo, na ktorom najviac záleží na kováčskej dielni. Na čom záleží, je okno teploty kovania , pás, ktorý pohodlne sedí pod rozsahom topenia, takže kov je dostatočne horúci na to, aby sa dal pretvarovať kladivom alebo lisovaním, ale nikdy sa nepribližuje k skvapalneniu.
Ohrev sochoru
Oceľový materiál sa zahrieva v peci smerom k horúcemu pracovnému rozsahu, ktorý sa bežne uvádza okolo 1100 °C až 1250 °C (približne 2000 °F až 2300 °F) pre mnohé druhy uhlíka a zliatin, čo je výrazne pod rozsahom tavenia uvedeným vyššie v tomto článku.
Namáčanie pre rovnomernú teplotu
Obrobok sa udržiava pri teplote dostatočne dlho na to, aby teplo preniklo rovnomerne cez jeho prierez, čím sa zabráni situácii, keď je povrch opracovateľný, ale jadro je stále pomerne studené a odolné voči deformácii.
Oceľové kovanie pod tlakom
Kladivá, lisy alebo valcovacie zariadenia pretvoria zmäkčenú, ale stále pevnú oceľ do požadovanej podoby. Zotrvanie dostatočne pod bodom topenia udržuje štruktúru zŕn neporušenú a je súčasťou toho, prečo sú kované diely cenené pre pevnosť v porovnaní s odlievanými ekvivalentmi.
Riadené chladenie
Po vytvarovaní sa súčiastka kontrolovane chladí, niekedy s následným tepelným spracovaním, aby sa uzamkli mechanické vlastnosti, na ktoré bol proces kovania navrhnutý.
Pochopenie rozdielu medzi teplotou kovania a teplotou topenia vysvetľuje veľa o tom, prečo je kovacie zariadenie skonštruované tak, ako je. Existujú ovládacie prvky pece, pyrometre a postupy namáčania, aby sa obrobok bezpečne udržal v kovaní. Prekročíte toto okno a posuniete sa smerom k rozsahu tavenia a riziko spálenej ocele, hrubozrnnej štruktúry a praskania počas tvarovania prudko stúpa. To je jeden z dôvodov, prečo skúsené obchody nepovažujú údaje o bodoch topenia za prevádzkový cieľ, ale ako pevný strop, ktorý sa musí držať v dostatočnej vzdialenosti počas akéhokoľvek procesu spracovania za tepla.
Kovanie za tepla verzus kovanie za studena
Väčšina oceľových kovaní prebieha za horúca, v teplotnom okne opísanom vyššie, pretože zahriata oceľ sa deformuje oveľa menšou silou ako oceľ pri izbovej teplote a rekryštalizuje počas práce, čím sa zabráni nahromadeniu vnútorného napätia. Kovanie za studena, naopak, tvaruje oceľ pri teplote miestnosti alebo blízko nej, pričom sa spolieha skôr na ťažnosť kovu ako na teplo. Kovanie za studena nesúvisí s diskusiou o bode tavenia v priamom zmysle, ale stojí za zmienku, pretože výber medzi kovaním za tepla a za studena je sám osebe čiastočne riadený tým, ako sa vlastnosti danej triedy ocele menia, keď sa blíži alebo zostáva ďaleko od svojich tepelných limitov.
Bežné chyby spojené s prehriatím pri kovaní
Keď operátor pece dovolí, aby sa materiál dotvaroval príliš blízko k rozsahu tavenia, má tendenciu sa objaviť niekoľko predvídateľných defektov. Rast zrna vytvára hrubú vnútornú štruktúru, ktorá znižuje húževnatosť. Začínajúce tavenie na hraniciach zŕn, niekedy nazývané pálenie, môže trvalo poškodiť materiál, aj keď väčšina kusu nikdy viditeľne neskvapalní. Tvorba vodného kameňa sa zrýchľuje so stúpajúcou teplotou, plytvanie materiálom a komplikuje konečnú úpravu. Včasné rozpoznanie týchto znakov je súčasťou toho, prečo kontrola a monitorovanie teploty pece zostáva ústredným zameraním pri kovacích operáciách.
Teplota topenia pri zváraní a rezaní v porovnaní s kovaním
Zváranie a tepelné rezanie sú na opačnom konci teplotného spektra ako kovanie. Tam, kde sa kovanie zámerne vyhýba rozsahu tavenia, zváranie závisí od jeho dosiahnutia, aspoň lokálne, aby sa spojili dva kusy ocele.
Počas oblúkového zvárania okamžitý zvarový kúpeľ zvyčajne prekračuje bod tavenia základnej ocele o zmysluplnú rezervu, pretože samotný oblúk horí pri niekoľkých tisíckach stupňov a lokalizované prehriatie pomáha zabezpečiť úplné spojenie základného kovu s prídavným materiálom. Ide o úzky, vysoko lokalizovaný dej, na rozdiel od tavenia v peci, kde sa celá vsádzka zahreje na teplotu. Okolitý základný kov len kúsok od zvarového kúpeľa môže byť stále blízko izbovej teplote, čo je dôvod, prečo zváranie prináša strmé teplotné gradienty a prečo je kontrola prívodu tepla a rýchlosti ochladzovania taká dôležitá pre kvalitu zvaru.
Procesy tepelného rezania, ako je kyslíkovo-palivové rezanie a rezanie plazmou, fungujú podobne, pričom úzky zárez ocele posúvajú za bod tavenia, takže môže byť vyvrhnutý ako roztavená troska, zatiaľ čo okolitá doska zostáva štrukturálne do značnej miery nedotknutá, okrem úzkej tepelne ovplyvnenej zóny.
Ako sa bod topenia ocele porovnáva s inými kovmi
Umiestnenie ocele vedľa iných bežných priemyselných kovov pomáha dať jej správanie pri tavení do kontextu, najmä pre každého, kto si vyberá medzi materiálmi pre vysokoteplotné aplikácie.
| Metal | Teplota topenia (°C) | Teplota topenia (°F) |
|---|---|---|
| Olovo | ≈ 327 | ≈ 621 |
| Zinok | ≈ 420 | ≈ 788 |
| hliník | ≈ 660 | ≈ 1221 |
| Meď | ≈ 1085 | ≈ 1985 |
| Čisté železo | ≈ 1538 | ≈ 2800 |
| Oceľ (všeobecný sortiment) | 1370 – 1540 | 2500 – 2800 |
| titán | ≈ 1668 | ≈ 3034 |
| Volfrám | ≈ 3422 | ≈ 6192 |
Oceľ sedí pohodlne nad hliníkom a meďou, čo vysvetľuje, prečo hliník a meď vyžadujú na roztavenie oveľa menej energie pece a bežne sa používajú tam, kde sú výhodou nižšie teploty spracovania. Titán sa topí pri výrazne vyššej teplote ako väčšina ocelí a volfrám patrí do samostatnej kategórie, a preto je volfrám vybraný pre vlákna a komponenty, ktoré musia prežiť extrémne, trvalé teplo, ktoré by oceľ úplne skvapalnilo.
Je zaujímavé, že teplota topenia ocele je blízka a vo väčšine zliatin mierne nižšia ako teplota čistého železa. To je v súlade so všeobecným metalurgickým princípom, že legovanie prvku takmer vždy znižuje jeho teplotu topenia v porovnaní s čistým základným kovom, čo je vzor, ktorý platí pre väčšinu bežných zliatinových systémov, nielen pre oceľ.
Bežné mylné predstavy o bode topenia ocele
Oceľ má jeden presný bod topenia, rovnako ako voda zamrzne pri presne nula stupňoch Celzia.
RealitaOceľ je zliatina, takže sa topí v rozsahu definovanom jej teplotami solidus a likvidus, ktoré sa menia so zložením, a nie na jednom pevnom čísle.
Oceľová konštrukcia sa stáva nebezpečnou až vtedy, keď sa začne topiť.
RealitaKonštrukčná oceľ stráca veľkú časť svojej nosnosti okolo 500 °C až 600 °C, stovky stupňov pod jej rozsahom tavenia, takže riziko zlyhania stúpa dlho predtým, ako sa kov priblíži k tekutosti.
Nerezová oceľ má vždy vyššiu teplotu topenia ako obyčajná uhlíková oceľ, pretože ide o prémiový materiál.
RealitaTieto dva rozsahy sa podstatne prekrývajú a v závislosti od presných porovnávaných tried môžu mať niektoré uhlíkové ocele vyššiu teplotu topenia ako niektoré nehrdzavejúce ocele.
Kovanie vyžaduje zahrievanie ocele blízko jej bodu topenia, aby bola dostatočne mäkká na tvarovanie.
RealitaKovanie zámerne zostáva hlboko pod rozsahom tavenia, zvyčajne o 100 °C až 300 °C nižším, pretože práca príliš blízko k skvapalneniu poškodzuje štruktúru zŕn a zvyšuje riziko praskania.
Často kladené otázky
Pri akej teplote sa oceľ topí v stupňoch Celzia?
Väčšina komerčných druhov ocele sa topí niekde medzi 1370 °C a 1540 °C, pričom presné číslo závisí od obsahu uhlíka a prítomnosti ďalších legujúcich prvkov, ako je chróm, nikel alebo mangán.
Pri akej teplote sa topí oceľ vo stupňoch Fahrenheita?
Vo stupňoch Fahrenheita sa rovnaký rozsah premieta do približne 2500 °F až 2800 °F, pričom sa opäť trochu posúva v závislosti od konkrétnej triedy a obsahu legujúcich látok.
Líši sa bod topenia nehrdzavejúcej ocele od uhlíkovej ocele?
Tieto dva rozsahy sa výrazne prekrývajú. Teplota nehrdzavejúcej ocele sa zvyčajne pohybuje medzi 1375 °C a 1530 °C, zatiaľ čo teplota uhlíkovej ocele sa zvyčajne pohybuje medzi 1410 °C a 1530 °C, takže rozdiel medzi špecifickou nehrdzavejúcou oceľou a špecifickou triedou uhlíka je zvyčajne menší, než ľudia očakávajú.
Prečo konštrukčná oceľ zlyhá pri požiaroch dlho predtým, ako sa roztopí?
Nosnosť prudko klesá, keď oceľ prejde približne 500 °C až 600 °C, čo je teplota hlboko pod jej rozsahom tavenia. Oceľ je v tomto bode stále pevná, ale stratila príliš veľa pevnosti na to, aby udržala svoje plánované zaťaženie.
Aký je rozdiel medzi teplotou topenia a teplotou kovania?
Teplota topenia je miesto, kde sa oceľ stáva úplne tekutou. Teplota kovania je nižšie pracovné okno, bežne okolo 1100 °C až 1250 °C pre mnohé druhy, vybrané špeciálne tak, aby zostalo dostatočne vzdialené od rozsahu tavenia a zároveň aby bol kov dostatočne mäkký na pretvarovanie.
Zvyšuje alebo znižuje pridanie uhlíka bod topenia ocele?
Pridaním uhlíka sa zníži bod topenia. Vyšší obsah uhlíka znižuje rozsah tavenia, čo je súčasťou toho, prečo sa nástrojové ocele s vysokým obsahom uhlíka vo všeobecnosti tavia pri o niečo nižších teplotách ako mäkká oceľ s veľmi nízkym obsahom uhlíka.
Prečo je teplota topenia ocele uvedená ako rozsah namiesto jedného čísla?
Oceľ je zliatina, nie čistý prvok, takže nemá jediný pevný bod topenia ako čisté železo. Presné teploty solidu a likvidu sa menia so špecifickou zmesou uhlíka a legujúcich prvkov v každej triede.
Ako horúci je zvarový kúpeľ v porovnaní s teplotou topenia ocele?
Typický zvarový kúpeľ pre oblúkové zváranie prebieha vysoko nad rozsahom tavenia základnej ocele, často okolo 1600 °C alebo viac v bezprostrednej zóne oblúka, pretože proces potrebuje dostatok prehriatia na zabezpečenie úplného roztavenia medzi základným kovom a výplňou.
Mení sa bod topenia ocele s tlakom alebo nadmorskou výškou?
Teplota topenia sa mierne mení s tlakom v prísnom termodynamickom zmysle, ale účinok je za normálnych atmosférických podmienok dostatočne malý, takže nie je praktickým faktorom pre každodenné pece, kovanie alebo zváranie.
