Čo je oceľ zliatina a prečo je to dôležité pre výkovky
Oceľ je v podstate zliatina železa a uhlíka s obsahom uhlíka typicky v rozsahu od 0,02 % do približne 2,1 % hmotnosti. Okrem tohto páru základov moderná strojárska oceľ takmer vždy nesie ďalšie legujúce prvky, ako je mangán, chróm, nikel, molybdén, vanád a kremík, z ktorých každý sa pridáva v kontrolovaných percentách na zmenu tvrdosti, húževnatosti, odolnosti proti opotrebovaniu alebo korózneho správania. Keď sú tieto sekundárne prvky zámerne zvýšené nad stopové úrovne, materiál je klasifikovaný ako legovanej ocele skôr ako obyčajná uhlíková oceľ. Toto rozlíšenie je východiskovým bodom pre pochopenie výkovkov z legovanej ocele, pretože proces kovania do značnej miery závisí od toho, ako základná zliatina reaguje na teplo, tlak a chladenie.
Prakticky povedané, kováčska dielňa jednoducho neohrieva tyč „ocele“ a bije ju do tvaru. Presné zloženie zliatiny určuje rozsah teploty kovania, počet požadovaných úderov alebo zdvihov lisu, riziko prasknutia počas deformácie a mechanické vlastnosti hotového dielu. Hriadeľ ozubeného kolesa vyrobený z chróm-molybdénovej ocele 4140 sa pod kladivom správa veľmi odlišne ako príruba vyrobená z obyčajnej uhlíkovej ocele 1045, aj keď sú obe technicky „oceľové“.
Základné legovacie prvky nájdené v oceli
Železo samo o sebe je pomerne mäkké a nemá potrebnú pevnosť pre náročné mechanické časti. Uhlík je prvým prvkom pridaným do železa na vytvorenie ocele a je jediným najväčším faktorom tvrdosti a pevnosti. Väčšina ocelí na kovanie sa však spolieha na kombináciu prvkov, ktoré spolupracujú. V tabuľke nižšie sú zhrnuté najbežnejšie legujúce prvky a vlastnosti, ktoré každý z nich primárne ovplyvňuje.
Typické legujúce prvky používané v oceliach určených na kovanie a ich funkčná úloha | Prvok | Typický rozsah | Primárny efekt |
| Uhlík | 0,02 % – 2,1 % | Tvrdosť a pevnosť v ťahu |
| mangán | 0,3 % – 1,9 % | Vytvrditeľnosť, znižuje lámavosť |
| Chromium | 0,5 % – 18 % | Odolnosť proti opotrebeniu, odolnosť proti korózii |
| Nikel | 0,5 % – 5 % | Húževnatosť pri nízkej teplote |
| molybdén | 0,15 % – 0,4 % | Zachovanie pevnosti pri vysokej teplote |
| Vanád | 0,1 % – 0,3 % | Zjemnenie zrna, odolnosť proti únave |
| Silikón | 0,15 % – 2,5 % | Deoxidačné činidlo, zvyšuje elasticitu |
Žiadny z týchto prvkov nefunguje izolovane. Inžinier kovania sa pozrie na celý recept, pretože chróm kombinovaný s molybdénom vytvára veľmi odlišnú odozvu kovania ako chróm kombinovaný s niklom, dokonca aj pri podobných celkových percentách zliatiny.

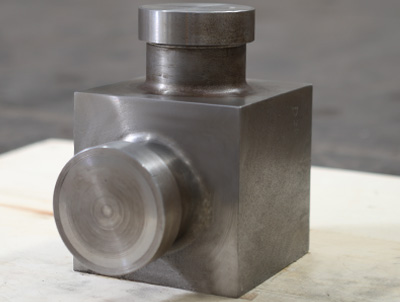

Výkovok z legovanej ocele je kovový komponent vytvarovaný pôsobením tlakovej sily na zahriaty predvalok alebo ingot z legovanej ocele, čo spôsobí, že sa vnútorná štruktúra zŕn deformuje a zarovná pozdĺž tvaru dielu, a nie je odrezaná ako pri obrábaní. Toto zarovnanie zŕn je to, čo dáva kovaným častiam ich charakteristickú pevnosť v porovnaní s odlievanými alebo opracovanými ekvivalentmi rovnakej zliatiny.
- Východiskovým materiálom je tuhá tyč z legovanej ocele, predvalok alebo ingot, nie tekutá liatina.
- Teplo sa aplikuje, aby sa oceľ dostala do spracovateľnej plastickej oblasti, zvyčajne medzi 1 100 ° C a 1 250 ° C pre väčšinu stredne legovaných tried.
- Mechanická sila z kladiva, lisu alebo ubíjača deformuje zahriaty materiál do formy alebo hrubého tvaru.
- Výsledný tok zrna sleduje obrys dielu, zlepšuje únavovú životnosť a odolnosť proti nárazu.
Ako vlastne proces kovania funguje
Väčšina výkovkov z legovanej ocele prechádza opakovateľným sledom etáp, kým dosiahnu konečný rozmer. Zatiaľ čo presné kroky sa líšia podľa geometrie dielu a vybavenia dielne, všeobecný pracovný postup je v celom odvetví pomerne konzistentný.
- Rezanie predvalkov a kontrola povrchových chýb alebo vnútorných dutín.
- Indukčný ohrev alebo ohrev v peci na správny rozsah teploty kovania pre konkrétnu zliatinu.
- Hrubé tvarovanie, často nazývané blokovanie, aby sa hmota dostala do približného tvaru.
- Dokončite kovanie v uzavretej alebo otvorenej zápustke, aby ste dosiahli takmer konečnú geometriu.
- Orezávanie odstredivého materiálu ponechaného na deliacej linke matrice.
- Riadené chladenie, aby sa zabránilo praskaniu vnútorného napätia.
- Tepelné spracovanie, ako je normalizácia, kalenie alebo popúšťanie, aby sa dosiahla cieľová tvrdosť.
- Odstránenie prídavku na obrábanie a finálna rozmerová kontrola.
Regulácia teploty počas druhého kroku je pravdepodobne najkritickejšou premennou v celom reťazci. Kujte zliatinu príliš za studena a zrno sa skôr trhá, než hladko tečie, pričom zanechávajú mikrotrhlinky, ktoré je ťažké odhaliť vizuálne. Kujte ho príliš za horúca a rast zrna sa stáva nadmerným, čo ticho znižuje húževnatosť, aj keď diel môže vyzerať dokonale zdravý.
Bežné triedy legovanej ocele používané pri kovaní
Kovárne čerpajú z pomerne konzistentného súboru rodín zliatin, pretože tieto triedy majú dobre pochopené správanie pri kovaní a predvídateľné vlastnosti po vykovaní. Nižšie je uvedený súhrn tried, ktoré sa najčastejšie objavujú na výkresoch výkovkov v automobilovom priemysle, ropných poliach, stavebníctve a všeobecných strojárskych odvetviach.
Často kované druhy legovaných ocelí a ich bežné konečné použitie | Rodina triedy | Kľúčové legujúce prvky | Typický kovaný diel |
| 41xx (chróm-molybdén) | Chróm, molybdén | Ozubené hriadele, ojnice |
| 86xx (nikel-chróm-mol) | Nikel, chromium, molybdenum | Ozubené kolesá, časti prevodovky |
| 43xx (nikel-chróm-mol) | Nikel, chromium, molybdenum | Podvozok lietadla, vysoko namáhané hriadele |
| 51xx (chróm) | Chromium | Ložiskové krúžky, pružiny |
| 93xx (nikel-chróm-mol) | Nikel, chromium, molybdenum | Nápravy ťažkých nákladných áut, pastorky |
Vyššie uvedená konvencia pomenovania sa riadi široko používaným systémom dvojciferného plus dvojciferného číslovania, kde prvé dve číslice ukazujú na rodinu zliatin a posledné dve číslice označujú približný obsah uhlíka v stotinách percenta. Napríklad stupeň končiaci na „40“ ukazuje na približne 0,40 % uhlíka.
Výhody mechanických vlastností kovanej legovanej ocele
Dôvodom, prečo inžinieri špecifikujú výkovky namiesto odliatkov alebo ťažkého obrábania pre kritické nosné diely, je vnútorná štruktúra zŕn. Počas kovania sa vnútorné zrná kovu stláčajú a predlžujú tak, aby sledovali vonkajší obrys dielu, namiesto toho, aby boli náhodne orientované ako pri odliatku.
Tento smerovaný tok zrna výrazne zvyšuje odolnosť proti únave v porovnaní s odliatkami rovnakého chemického zloženia, pretože trhliny sa ťažšie šíria cez zarovnané hranice zŕn. Časti z kovanej legovanej ocele zvyčajne vykazujú:
- Vyššia rázová húževnatosť, najmä pri nízkych teplotách okolia.
- Lepšia únavová životnosť pri opakovanom cyklickom zaťažení, čo je dôležité pre rotujúce hriadele a ozubené kolesá.
- Menej vnútorných dutín alebo pórovitosti v porovnaní s pieskovými alebo investičnými odliatkami.
- Konzistentnejšia tvrdosť po tepelnom spracovaní v celom priereze.
Bežne citované technické pravidlo je, že správne kovaná a tepelne spracovaná časť z legovanej ocele 4140 môže dosiahnuť únavovú pevnosť približne o 20 % až 30 % vyššiu ako ekvivalentná časť z liatej ocele rovnakého nominálneho zloženia, a to najmä v dôsledku absencie pórovitosti odlievania a prítomnosti vyrovnaného toku zŕn.
Otvorené zápustkové kovanie verzus uzavreté zápustkové kovanie pre legovanú oceľ
Nie každý výkovok z legovanej ocele prechádza rovnakou metódou tvarovania. Voľba medzi otvoreným a uzavretým kovaním závisí od veľkosti dielu, objemu výroby a geometrickej zložitosti.
Porovnanie otvorenej zápustky a uzavretej zápustky pre diely z legovanej ocele | Faktor | Otvorené zápustkové kovanie | Uzavreté zápustkové kovanie |
| Typická veľkosť dielu | Veľké, ťažké hriadele a bloky | Malé až stredne veľké zložité tvary |
| Rozmerová presnosť | Nižšie, vyžaduje viac opracovania | Vyššie, bližšie k čistému tvaru |
| Náklady na nástroje | Nízke, minimálne vyhradené matrice | Vyžadujú sa vyššie, vlastné sady matríc |
| Najlepší objem výroby | Nízky objem, jednorazové časti | Behy so stredným až veľkým objemom |
Tepelné spracovanie po kovaní všetko zmení
Čerstvo kovaný diel z legovanej ocele sa zriedka používa ako taký. Samotný proces kovania zanecháva vnútorné napätie a štruktúru zŕn, ktorá, aj keď je zarovnaná, stále potrebuje zdokonalenie pomocou tepelného spracovania, aby sa dosiahli presné ciele tvrdosti a húževnatosti na konštrukčnom výkrese.
Normalizácia je často prvým krokom, pri ktorom sa súčiastka ohrieva tesne nad kritickú transformačnú teplotu a ochladzuje vzduchom, aby sa uvoľnilo napätie pri kovaní a zjemnila sa veľkosť zrna. Kalenie a popúšťanie nasleduje pri dieloch vyžadujúcich vyššiu pevnosť, kde rýchle ochladenie v oleji alebo vode uzamkne tvrdú martenzitickú štruktúru a následný cyklus popúšťania pri nižšej teplote obnoví dostatočnú ťažnosť, aby sa zabránilo krehkosti.
Špecifický obsah zliatiny priamo určuje, ako dielec reaguje na tieto cykly. Molybdén a chróm zvyšujú kaliteľnosť , čo znamená, že oceľ môže byť kalená do väčšej hĺbky bez potreby extrémne rýchleho kalenia, čo znižuje riziko praskania na výkovkoch s väčším prierezom.
Kde sa skutočne používajú výkovky z legovanej ocele
Pretože kovaná legovaná oceľ kombinuje pevnosť, húževnatosť a predvídateľné únavové správanie, prejavuje sa takmer v každom sektore, ktorý zahŕňa rotačné, nosné alebo nárazuvzdorné komponenty.
- Časti automobilového hnacieho ústrojenstva vrátane kľukových hriadeľov, ojníc a hriadeľov náprav.
- Čapy ťažkých stavebných zariadení, puzdrá a zuby lyžice.
- Spojky, spojky a telá nástrojov na vŕtanie v ropnom poli.
- Hlavné hriadele veternej turbíny a vnútorné časti prevodovky.
- Koľajové prepravné kolesá, nápravy a spojovacie kĺby.
- Priemyselné prevodovky, hriadele čerpadiel a telesá ventilov pre vysokotlakový servis.
Hlavné hriadele veterných turbín si zaslúžia osobitnú zmienku, pretože tieto komponenty môžu vážiť niekoľko ton a musia vydržať milióny cyklov zaťaženia počas 20-ročnej životnosti, vďaka čomu je kovaná legovaná oceľ s riadeným tokom zrna v podstate jedinou realistickou voľbou materiálu pre túto aplikáciu.
Výhody výberu kovanej legovanej ocele oproti alternatívam
Keď inžinier zvažuje kovanú legovanú oceľ s odlievaním alebo výrobou plechu, rozhodnutie má tendenciu riadiť niekoľko praktických výhod.
Účinnosť pomeru sily k hmotnosti
Pretože kovaná legovaná oceľ dosahuje vyššiu pevnosť na jednotku hmotnosti ako odliatky z obyčajnej uhlíkovej ocele, konštruktéri môžu často zmenšiť rozmery prierezu, pričom stále spĺňajú požiadavky na zaťaženie, čím ušetria celkovú hmotnosť dielu bez obetovania bezpečnostnej rezervy.
Predvídateľné správanie zŕn
Keďže štruktúra zŕn kopíruje tvar matrice opakovateľným spôsobom, tímy kontroly kvality môžu predpovedať, kde budú najsilnejšie a najslabšie orientácie predtým, ako diel vôbec opustí kováčsku dielňu, čo podporuje spoľahlivejšie technické výpočty.
Znížené vnútorné chyby
Kompresná povaha kovania má tendenciu uzatvárať malé vnútorné dutiny, ktoré by sa inak mohli vytvoriť počas tuhnutia v procese odlievania, čo vedie k menšiemu počtu skrytých defektov, ktoré by neskôr mohli pri cyklickom zaťažení prerásť do prasklín.
Kontroly kvality bežne vykonávané na výkovkoch z legovanej ocele
Pred odoslaním kovaného dielu väčšina obchodov prejde sériou kontrol, aby sa potvrdilo, že diel zodpovedá požiadavkám na výkres a nevykazuje žiadne známky vnútorných alebo povrchových chýb.
Typické kontrolné metódy používané na hotové výkovky z legovanej ocele | Metóda kontroly | Čo zisťuje |
| Magnetická kontrola častíc | Povrchové a blízke povrchové trhliny |
| Ultrazvukové testovanie | Vnútorné dutiny, inklúzie |
| Testovanie tvrdosti | Potvrdzuje výsledok tepelného spracovania |
| Rozmerová kontrola | Geometrická presnosť voči kresleniu |
| Analýza chemického zloženia | Potvrdzuje, že trieda zliatiny zodpovedá špecifikácii |
Výber správnej zliatiny pre kovaný diel
Výber triedy legovanej ocele pre výkovok je zriedkavo o výbere „najpevnejšej“ dostupnej možnosti. Namiesto toho ide o rovnováhu medzi pevnosťou, húževnatosťou, cenou a tým, ako ľahko zliatina reaguje na teploty kovania.
Časti, ktoré sú vystavené vysokému nárazovému zaťaženiu pri nízkej teplote, ako sú komponenty banských zariadení, sa často prikláňajú k triedam s niklom, pretože nikel zlepšuje húževnatosť bez dramatického zvýšenia ťažkostí pri kovaní . Časti, ktoré sú vystavené trvalému vysokému teplu, ako sú komponenty výfukového systému alebo určité hriadele čerpadiel, majú tendenciu uprednostňovať triedy s obsahom molybdénu, pretože molybdén pomáha oceli odolávať mäknutiu pri zvýšenej prevádzkovej teplote.
Skutočnú úlohu zohrávajú aj náklady. Priame výkovky z uhlíkovej ocele zostávajú najlacnejšou možnosťou, ale akonáhle súčiastka potrebuje lepšiu únavovú životnosť, odolnosť proti opotrebeniu alebo húževnatosť nad rámec toho, čo môže ponúknuť samotný uhlík a mangán, dodatočné náklady na chróm, nikel alebo molybdén sú zvyčajne odôvodnené dlhšou životnosťou a menším počtom porúch v teréne.
Často kladené otázky o oceľových zliatinách a výkovkoch
Čo je vlastne oceľ zliatina?
Oceľ je zliatina železa a uhlíka vo svojej najzákladnejšej definícii, pričom uhlík zvyčajne tvorí menej ako 2,1 % z celkovej hmotnosti. Väčšina komerčnej a priemyselnej ocele obsahuje aj ďalšie prvky, ako je mangán, kremík, chróm, nikel alebo molybdén na úpravu špecifických mechanických vlastností.
Je legovaná oceľ pevnejšia ako obyčajná uhlíková oceľ?
Vo väčšine prípadov áno. Pridanie prvkov, ako je chróm, nikel alebo molybdén, vo všeobecnosti zvyšuje kaliteľnosť a húževnatosť nad rámec toho, čo môže dosiahnuť obyčajná uhlíková oceľ, najmä po správnom tepelnom spracovaní, hoci presné zvýšenie pevnosti závisí od konkrétneho receptu zliatiny a použitej úpravy.
Prečo je u kritických dielov z legovanej ocele uprednostňované kovanie pred odlievaním?
Kovanie vyrovnáva vnútornú štruktúru zŕn pozdĺž tvaru dielu a má tendenciu uzatvárať vnútornú pórovitosť prostredníctvom tlakovej sily, čo vo všeobecnosti vytvára vyššiu odolnosť proti únave a rázovú húževnatosť v porovnaní s odliatkom s rovnakým chemickým zložením.
Kuje sa každá legovaná oceľ rovnakým spôsobom?
Nie. Každá trieda má odlišné teplotné okno kovania a inú citlivosť na praskanie. Typy s vyšším obsahom chrómu alebo niklu napríklad často vyžadujú prísnejšiu reguláciu teploty, aby sa zabránilo trhaniu povrchu počas deformácie.
Čo sa stane, ak výkovok z legovanej ocele nie je následne tepelne spracovaný?
Bez správneho tepelného spracovania si kovaná časť zvyčajne zachováva nerovnomerné vnútorné napätie a nerafinovanú štruktúru zŕn, čo môže zanechať tvrdosť a húževnatosť hlboko pod úrovňou, ktorú je zliatina skutočne schopná dodať.
Ako je obmedzená veľkosť kovaného dielu?
Veľkosť je väčšinou obmedzená tonážnou kapacitou dostupného kladiva alebo lisu a tým, ako rovnomerne možno udržiavať teplo cez veľký prierez počas tvárnenia, pretože nerovnomerná teplota na veľkom bloku môže viesť k nekonzistentnému toku zrna.
Môžu byť výkovky z legovanej ocele prekované, ak sa stane chyba?
V mnohých prípadoch môže byť diel znovu zahriaty a znovu kovaný, ak sa na ňom nevyvinuli praskliny, hoci opakované cykly zahrievania môžu podporiť rast zŕn, takže obchody vo všeobecnosti obmedzujú, koľkokrát sa jeden kus ohreje, kým kvalita začne trpieť.
Kľúčové informácie o oceľových zliatinách a kovaných komponentoch
Oceľ začína ako zliatina železa a uhlíka a v momente, keď sú pridané ďalšie prvky ako chróm, nikel alebo molybdén v zmysluplných množstvách, stáva sa legovanou oceľou s výrazným súborom mechanických výhod. Keď sa táto legovaná oceľ tvaruje skôr kovaním než odlievaním alebo ťažkým obrábaním, výsledný diel získa smerový tok zrna, zníženú vnútornú pórovitosť a všeobecne vynikajúcu únavovú životnosť, čo je presne dôvod, prečo kovaná legovaná oceľ zostáva štandardnou voľbou pre hriadele, ozubené kolesá a iné vysoko namáhané rotačné alebo nosné komponenty v ťažkom priemysle.
Získanie spoľahlivého kovaného dielu sa v konečnom dôsledku skladá z troch vecí, ktoré spolupracujú: výber zliatiny vhodnej pre prevádzkové podmienky, dostatočne prísne riadenie teploty kovania, aby sa zabránilo praskaniu alebo nadmernému rastu zŕn, a aplikácia správneho tepelného spracovania po kováčskom spracovaní, aby sa odomkol plný potenciál zliatiny.
