Z čoho je vyrobená oceľová zliatina? Sprievodca zložením a kovaním

Priama odpoveď

Oceľová zliatina je v podstate vyrobená zo železa a uhlíka, ale to, čo premieňa bežnú oceľ na vysokovýkonnú legovanú oceľ, je zámerné pridanie jedného alebo viacerých legujúcich prvkov – ako je chróm, nikel, molybdén, mangán, vanád alebo volfrám – z ktorých každý prispieva špecifickými mechanickými alebo chemickými vlastnosťami. Výkovky z legovanej ocele , vyrábané tvarovaním tohto obohateného materiálu pri vysokých tlakových silách, predstavujú jednu z štrukturálne najspoľahlivejších foriem obrábania kovov v priemyselnej výrobe.

Základným zložením ocele je železo (Fe) typicky kombinované s uhlíkom (C) na úrovniach od 0,05 % až 2,0 % hmotn . Legujúce prvky sa potom zavádzajú v kontrolovaných percentách na úpravu tvrdosti, pevnosti v ťahu, odolnosti proti korózii, húževnatosti alebo tepelnej odolnosti v závislosti od aplikácie. Toto zámerné inžinierstvo zloženia je to, čo oddeľuje legovanú oceľ od obyčajnej uhlíkovej ocele – a to je to, čo robí Výkovky z legovanej ocele tak cenený v náročných priemyselných odvetviach, ako je ropa a plyn, letecký priemysel, automobilový priemysel a ťažké stroje.

Základné prvky, ktoré tvoria legovanú oceľ

Pochopenie toho, z čoho je legovaná oceľ vyrobená, si vyžaduje pohľad na jej základné stavebné bloky. Každý prvok slúži svojmu účelu – žiadny nie je pridaný bez vypočítaného dôvodu.

Železo (Fe)

Primárny základný kov. Železo poskytuje štrukturálnu chrbticu. Čisté železo je relatívne mäkké a tvárne, a preto sa na zvýšenie jeho mechanického výkonu pridáva uhlík a iné legujúce prvky. Zvyčajne tvorí železo 97 % alebo viac z celkového zloženia vo väčšine tried legovaných ocelí.

uhlík (C)

Najkritickejší legovací prvok. Obsah uhlíka priamo riadi tvrdosť a pevnosť v ťahu. Nízkolegované ocele obsahujú uhlík v rozsahu 0,15 % až 0,50 % . Vyšší obsah uhlíka zvyšuje tvrdosť, ale znižuje zvárateľnosť a húževnatosť, čo si vyžaduje starostlivú rovnováhu pri kovaní.

chróm (Cr)

Pridané v sumách od 0,5 % až 18 % chróm dramaticky zlepšuje odolnosť proti korózii a tvrdosť. Pri úrovniach nad 10,5% sa oceľ stáva nehrdzavejúcou. Vo výkovkoch z legovanej ocele pre vysokoteplotné aplikácie chróm tiež stabilizuje karbidy pri zvýšených teplotách, čím zabraňuje mäknutiu vplyvom tepla.

nikel (Ni)

Nikel zlepšuje húževnatosť, najmä pri nízkych teplotách, a zvyšuje odolnosť proti korózii. Bežne sa používa v množstvách 1 % až 5 % v konštrukčných legovaných oceliach. V kombinácii s chrómom vytvára nikel niektoré z najodolnejších legovaných ocelí dostupných pre výkovky tlakových nádob a komponenty turbín.

molybdén (Mo)

Molybdén je jedným z najcennejších prísad do vysokovýkonných legovaných ocelí 0,15 % až 1,0 % . Výrazne zvyšuje kaliteľnosť, odolnosť proti popúšťaciemu krehnutiu a pevnosť pri vysokých teplotách. Výkovky z legovanej ocele používané v ropných vrtoch a petrochemickom prostredí takmer vždy obsahujú molybdén.

mangán (Mn)

Mangán prispieva k dezoxidácii počas výroby ocele a zlepšuje prekaliteľnosť a pevnosť v ťahu. Neutralizuje škodlivé účinky síry vytváraním sulfidu mangánu namiesto sulfidu železa. Úrovne sa zvyčajne pohybujú od 0,30 % až 1,80 % v štandardných triedach legovanej ocele.

Ako sa klasifikuje legovaná oceľ: Nízkolegovaná vs. vysokolegovaná

Nie všetky legované ocele majú rovnaké zloženie alebo výkon. Priemysel ich rozdeľuje do dvoch širokých kategórií na základe celkového percenta prítomných legujúcich prvkov. Táto klasifikácia má priamy vplyv na parametre kovania, požiadavky na tepelné spracovanie a konečné použitie.

Klasifikácia legovanej ocele podľa celkového obsahu legujúcich prvkov a typických aplikácií
Kategória	Celkový obsah zliatiny	Bežné legujúce prvky	Typické aplikácie
Nízkolegovaná oceľ	menej ako 8 %	Cr, Mo, Ni, Mn, V	Tlakové nádoby, potrubia, konštrukčné výkovky, automobilové komponenty
Vysokolegovaná oceľ	8 % alebo viac	Cr, Ni, Mo, W, Co	Letectvo, plynové turbíny, chemické spracovanie, vysokoteplotné výkovky
Nerezová oceľ (podskupina)	Minimum nad 10,5 % Cr	Cr, Ni, Mo	Potravinárske, námorné, lekárske, ventilové výkovky
Nástrojová oceľ (podskupina)	Variabilné zliatiny s vysokým obsahom C	W, Mo, Cr, V	Strižné nástroje, zápustky, formy, kovacie nástroje

V kováčskom priemysle, Nízkolegované ocele tvoria väčšinu celosvetovo vyrobených výkovkov z legovanej ocele , predovšetkým preto, že ponúkajú vynikajúcu rovnováhu mechanických vlastností a nákladovej efektívnosti. Vysokolegované triedy sú vyhradené pre extrémne prevádzkové podmienky, kde požiadavky na výkon odôvodňujú zvýšené náklady na materiál.

Ako sa vyrába legovaná oceľ: Od surovej rudy po hotové zloženie

Výroba legovanej ocele je viacstupňový metalurgický proces vyžadujúci presnú kontrolu v každom kroku. Pochopenie tohto procesu vysvetľuje, prečo pri výkovkoch z legovanej ocele tak veľmi záleží na konzistencii zloženia – aj malé odchýlky v chémii môžu výrazne ovplyvniť konečné vlastnosti výkovku.

Tavenie železnej rudy a primárna výroba ocele

Proces začína vo vysokej peci, kde sa železná ruda, koks a vápenec kombinujú pri vyšších teplotách 1 500 °C . Takto vzniká surové železo – vysoko uhlíková a vysoko znečistená forma železa. Surové železo sa potom rafinuje v základnej kyslíkovej peci (BOF) alebo elektrickej oblúkovej peci (EAF), aby sa znížil obsah uhlíka a odstránili sa nežiaduce nečistoty ako síra a fosfor, čím sa vyrába surová oceľ.

Sekundárna metalurgia a pridávanie legujúcich prvkov

Legujúce prvky sa pridávajú počas sekundárnej metalurgie, často v panvovej peci. Ferozliatiny (železo-chróm, feromolybdén, ferovanádium atď.) sa zavádzajú v presných množstvách, aby sa dosiahla cieľová chémia. Na minimalizáciu hladín vodíka a kyslíka sa môže použiť vákuové odplynenie – obzvlášť dôležité pre výkovky z legovanej ocele, ktoré budú vystavené prostrediam s vysokým namáhaním. Celá panva sa pred odlievaním niekoľkokrát premieša a odoberie vzorky, aby sa potvrdila chemická homogenita.

Kontinuálne odlievanie alebo odlievanie ingotov

Kvapalná legovaná oceľ sa tuhne na predvalky, bloky, dosky alebo ingoty v závislosti od následného procesu kovania. Pre veľké výkovky z legovanej ocele – ako sú prstencové výkovky, hriadele alebo telesá tlakových nádob – odlievanie ingotov sa často uprednostňuje. Ingoty môžu vážiť od niekoľkých stoviek kilogramov až po viac 300 metrických ton . Rýchlosť tuhnutia a geometria ingotu ovplyvňujú vnútornú neporušenosť materiálu, a preto je návrh ingotu súčasťou kvalitného inžinierskeho procesu.

Homogenizácia a kondicionovanie

Liate ingoty alebo predvalky sa namáčajú v homogenizačných peciach pri teplotách typicky medzi 1 100 °C a 1 250 °C na dlhšiu dobu (až 48 hodín pre veľké ingoty), aby sa eliminovala segregácia – nerovnomerné rozloženie legujúcich prvkov, ku ktorému dochádza počas tuhnutia. Tento krok je nemenný pre prémiové výkovky z legovanej ocele, kde sa vyžadujú jednotné vlastnosti v celom priereze.

Čím sa výkovky z legovanej ocele líšia od odliatkov alebo tyčového materiálu

Akonáhle je legovaná oceľ vyrobená vo forme ingotu alebo ingotu, materiál prechádza kovaním - termomechanickým procesom, ktorý zásadne mení vnútornú štruktúru ocele a zvyšuje jej mechanické vlastnosti ďaleko za to, čo môže dosiahnuť odlievanie alebo obrábanie z tyčového materiálu.

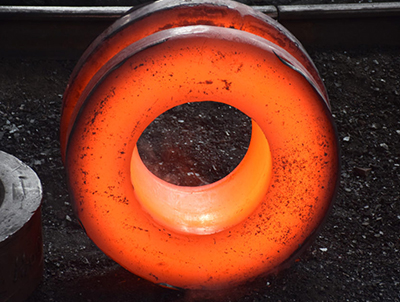

Počas procesu kovania sa legovaná oceľ zahrieva na teplotný rozsah kovania - zvyčajne medzi 1 050 °C a 1 250 °C — a potom tvarované pomocou tlakovej sily pomocou hydraulických lisov, bucharov alebo zariadenia na valcovanie prstencov. Tento proces deformácie dosahuje niekoľko kritických výsledkov:

Vnútorná pórovitosť a zmršťovacie dutiny z odlievania sú uzavreté a spevnené, čím sa vytvorí úplne hustý, pevný materiál.
Štruktúra zrna je zjemnená a zarovnaná pozdĺž tvaru dielu, čím sa vytvorí smerová štruktúra vlákna, ktorá zlepšuje pevnosť v smere primárneho napätia.
Inklúzie a segregačné pásy sú rozbité a prerozdelené, čím sa znižuje ich negatívny vplyv na únavovú životnosť.
Termomechanická práca zavádza riadenú dislokačnú hustotu v kryštálovej mriežke, čo prispieva k vyššej medze klzu.

Výsledok je taký Výkovky z legovanej ocele typically exhibit 20% to 40% higher fatigue strength v porovnaní s ekvivalentnými odliatkami z legovanej ocele s rovnakým zložením. To je dôvod, prečo sú komponenty kritické z hľadiska bezpečnosti – turbínové kotúče, podvozok, tlakové príruby, vŕtacie prstence – takmer vždy špecifikované ako výkovky a nie odliatky.

Bežné triedy legovanej ocele používané vo výkovkoch a čo obsahujú

Globálny oceliarsky priemysel štandardizoval stovky tried legovanej ocele, pričom každá z nich má definovaný rozsah zloženia optimalizovaného pre špecifické výkonové charakteristiky. Nasledujúce triedy patria medzi najpoužívanejšie vo výkovkoch z legovanej ocele:

4140

AISI 4140 — Chróm-molybdénová oceľ

zloženie: 0,38 – 0,43 % C, 0,80 – 1,10 % Cr, 0,15 – 0,25 % Mo, 0,75 – 1,00 % Mn . Jedna z celosvetovo najpoužívanejších legovaných ocelí. Ponúka vynikajúcu kaliteľnosť, odolnosť proti únave a húževnatosť. Bežne kované na hriadele, ozubené kolesá, nápravy, ojnice a spoje nástrojov pre sektor ropy a zemného plynu. Pevnosť v ťahu po tepelnom spracovaní dosahuje 950–1 100 MPa v závislosti od hrúbky profilu a teploty popúšťania.

4340

AISI 4340 — Nikel-chróm-molybdénová oceľ

zloženie: 0,38 – 0,43 % C, 0,70 – 0,90 % Cr, 0,20 – 0,30 % Mo, 1,65 – 2,00 % Ni . Známa ako legovaná oceľ leteckej kvality, 4340 poskytuje vynikajúcu pevnosť a húževnatosť aj vo veľkých prierezoch. Výkovky z legovanej ocele vyrobené z 4340 sa používajú v leteckých podvozkoch, kľukových hriadeľoch a konštrukčných komponentoch pancierovania. Pevnosť v ťahu môže prekročiť 1 400 MPa pri vhodnom tepelnom spracovaní.

F22

ASTM A182 F22 – zliatina chrómu a molybdénu (2,25Cr-1Mo)

Vysokoteplotná prevádzková zliatina obsahujúca 2,00–2,50 % Cr a 0,87–1,13 % Mo . Široko špecifikovaný pre výkovky tlakových nádob a potrubí v petrochemickom a rafinérskom prostredí. Táto trieda si zachováva pevnosť a odoláva pôsobeniu vodíka pri teplotách až do 550 °C , vďaka čomu je nepostrádateľný v prírubách zariadení na hydrospracovanie, telesách ventilov a dýzach reaktorov.

P91

Trieda P91 – modifikovaná oceľ 9Cr-1Mo

zloženie: 8,00 – 9,50 % Cr, 0,85 – 1,05 % Mo, 0,18 – 0,25 % V, 0,06 – 0,10 % Nb . Vyvinuté špeciálne pre vysokotlakovú a vysokoteplotnú parnú prevádzku pri výrobe energie. Výkovky z legovanej ocele z P91 sa používajú v hlavných parných potrubiach, zberačoch a telesách ventilov pracujúcich pri teplotách do 620 °C . Pridanie vanádu a nióbu vytvára jemné karbidové precipitáty, ktoré odolávajú deformácii pri tečení počas desaťročí prevádzky.

Tepelné spracovanie výkovkov z legovanej ocele: Odomknutie skutočných vlastností

Zloženie legovanej ocele definuje jej potenciál, ale tepelné spracovanie odomyká a prispôsobuje tento potenciál pre konkrétnu aplikáciu. Výkovky z legovanej ocele sa takmer vždy podrobia aspoň jednej operácii tepelného spracovania po kovaní a mnohé sú podrobené viacnásobným následným úpravám.

Normalizácia

Výkovok sa zahreje na teplotu približne 50 °C až 70 °C nad hornou kritickou teplotou (Ac3) a potom chladený vzduchom. Normalizácia zjemňuje štruktúru zŕn narušenú pri kovaní a zmierňuje zvyškové napätia. Pre legované ocele normalizačné teploty zvyčajne klesajú medzi 860 °C a 950 °C . Toto spracovanie je často prvým krokom pred kalením a temperovaním.

Kalenie a temperovanie (Q&T)

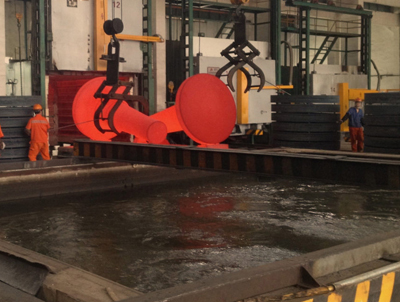

Kalenie zahŕňa zahriatie výkovku na austenitizačnú teplotu (zvyčajne 830 °C až 900 °C pre väčšinu Cr-Mo legovaných ocelí) a jeho rýchle ochladenie vo vode, oleji alebo polymérnom kaliacom médiu. To vytvára martenzitickú mikroštruktúru s veľmi vysokou tvrdosťou - často vyššou 50 HRC — ale aj vysoká krehkosť. Kalenie potom zahreje martenzitický výkovok na nižšiu teplotu, zvyčajne medzi 540 °C a 700 °C na zníženie krehkosti pri zachovaní väčšiny zlepšenia pevnosti. Konečné mechanické vlastnosti sú vysoko kontrolovateľné výberom teploty popúšťania.

Žíhanie

Používa sa, keď výkovok potrebuje maximálnu mäkkosť na obrábanie, alebo keď je potrebné úplne odstrániť vnútorné pnutie. Úplné žíhanie zahŕňa pomalé chladenie pece zhora Ac3, čím vzniká prevažne feriticko-perlitická mikroštruktúra. V prípade niektorých zložitých výkovkov z legovanej ocele so zložitými požiadavkami na obrábanie, žíhanie výrazne znižuje opotrebovanie nástroja a časy obrábacích cyklov – niekedy skracuje čas obrábania o 30 % až 50 % v porovnaní s kovaním v ochladenom stave.

Tepelné spracovanie po zváraní (PWHT)

Mnohé výkovky z legovanej ocele sú zabudované do zváraných zostáv. Po zváraní obsahuje tepelne ovplyvnená zóna (HAZ) vytvrdenú, krehkú mikroštruktúru a zvyškové ťahové napätia, ktoré môžu viesť k oneskorenému praskaniu alebo poruche prevádzky. PWHT pri teplotách typicky medzi 600 °C a 760 °C pre Cr-Mo legované ocele temperuje HAZ, znižuje obsah vodíka a znižuje zvyškové napätia na prijateľnú úroveň. Pre výkovky pre tlakové nádoby je PWHT povinnou požiadavkou podľa väčšiny konštrukčných predpisov.

Odvetvia, ktoré závisia od výkovkov z legovanej ocele a prečo je zloženie dôležité

Výber zloženia legovanej ocele pre výkovky je vždy riadený aplikáciou. Rôzne priemyselné odvetvia kladú veľmi odlišné požiadavky na ich kované komponenty a stratégia legovania musí byť presne prispôsobená prostrediu služieb.

Ropný a plynárenský priemysel

Vrtné objímky, ventily, vybavenie ústia vrtu a príruby potrubí fungujú v prostrediach s extrémnym tlakom, koróziou vyvolanou H2S a korozívnymi kvapalinami. Výkovky z legovanej ocele v tomto sektore sa bežne používajú triedy AISI 4130, 4140 a F22, z ktorých všetky kombinujú primeranú odolnosť proti korózii s vysokou medzou klzu potrebnou na to, aby odolali tlakom vyšším ako 100 MPa v aplikáciách s hlbokými vrtmi.

Letectvo a obrana

Komponenty podvozku, ovládacie tyče a konštrukčné upevňovacie prvky vyžadujú najvyššie pomery pevnosti k hmotnosti, aké je možné dosiahnuť pri oceli. AISI 4340 a jeho varianty pretavené vo vákuu (VAR) poskytujú pevnosť v ťahu až do 1 800 MPa na úrovniach lomovej húževnatosti kompatibilných s dizajnom odolným voči poškodeniu. Každý gram hmotnosti ušetrený v lietadle má dlhodobú prevádzkovú hodnotu, a preto je zloženie zliatiny vo výkovkoch z legovanej ocele pre letectvo a kozmonautiku kontrolované v toleranciách oveľa prísnejších ako štandardné komerčné druhy.

Generovanie energie

Rotory parných turbín, hriadele generátorov a trysky tlakových nádob v jadrových a tepelných elektrárňach pracujú nepretržite pri vysokej teplote a tlaku po celé desaťročia. Výkovky z legovanej ocele v tomto sektore používajú triedy odolné voči tečeniu ako P91, P92 a 12Cr-1Mo, kde prísady vanádu, nióbu a volfrámu vytvárajú mikroštrukturálnu stabilitu, ktorá zabraňuje zmene rozmerov a strate pevnosti. 100 000 hodín prevádzky pri teplotách nad 550°C.

Automobilový priemysel a ťažké stroje

Kľukové hriadele, vačkové hriadele, ojnice, nápravové hriadele a komponenty prevodovky predstavujú najväčší objemový segment na globálnom trhu s výkovkami z legovanej ocele. Tu dominujú triedy ako 5140 (Cr oceľ) a 8620 (Ni-Cr-Mo nauhličovacia oceľ), ktoré ponúkajú kombináciu povrchovej tvrdosti z cementovania a húževnatých vlastností jadra zo zloženia zliatiny. Ročná produkcia automobilových výkovkov z legovanej ocele prevyšuje 10 miliónov metrických ton na celom svete , čím sa automobilový priemysel stal jedným z najväčších segmentov konečného použitia.

Testovanie a overovanie kvality výkovkov z legovanej ocele

Pretože zloženie legovanej ocele priamo určuje vlastnosti konečného výkovku, štandardnou praxou je prísne testovanie vo viacerých fázach výroby. Nasledujúce testy sa bežne vykonávajú na výkovkoch z legovanej ocele, aby sa overilo, či materiál spĺňa požiadavky špecifikácie:

Chemická analýza

Na overenie chemického zloženia každého tepla legovanej ocele pred kovaním sa používa optická emisná spektrometria (OES) alebo röntgenová fluorescencia (XRF). Výsledky musia spadať do špecifikovaného rozsahu zloženia pre každý prvok. Pre kritické aplikácie je analýza panvy doplnená analýzou produktu získanou z hotového výkovku.

Mechanické testovanie

Testovanie ťahom (podľa ASTM E8 alebo ISO 6892) meria medzu klzu, medzu pevnosti v ťahu, predĺženie a zmenšenie plochy. Charpyho rázová skúška (podľa ASTM E23) hodnotí húževnatosť pri špecifikovaných teplotách. Testovanie tvrdosti (Brinell, Rockwell alebo Vickers) overuje odozvu tepelného spracovania naprieč prierezom kovania.

Ultrazvukové testovanie (UT)

Automatizované alebo manuálne UT sa používa na detekciu vnútorných diskontinuít, ako je pórovitosť, trhliny alebo inklúzie v tele výkovku. Kritériá prijatia sú definované normami ako ASTM A388 alebo EN 10228-3. Pre veľké výkovky z legovanej ocele používané v tlakových nádobách alebo turbínach sa UT vykonáva pri 100% objemu výkovku .

Testovanie magnetických častíc (MT)

MT deteguje povrchové a blízkopovrchové diskontinuity vo feritických legovaných oceliach. Výkovok je magnetizovaný a jemné feromagnetické častice odhaľujú na povrchu náznaky prasklín. Tento test je obzvlášť dôležitý pre výkovky z legovanej ocele, ktoré boli opracované, pretože obrábanie môže odhaliť podpovrchové trhliny alebo odhaliť švy, ktoré neboli viditeľné v stave nahrubo kovaného.

Legovaná oceľ vs. obyčajná uhlíková oceľ v aplikáciách kovania

Praktickou otázkou pri akomkoľvek procese navrhovania kovania je, či sú dodatočné náklady na legovacie prvky opodstatnené v porovnaní s obyčajnou uhlíkovou oceľou. Nasledujúce porovnanie poskytuje perspektívu založenú na údajoch:

Porovnanie kľúčových vlastností medzi obyčajnou uhlíkovou oceľou a bežnými triedami kovania legovanej ocele
Nehnuteľnosť	Obyčajná uhlíková oceľ (1045)	Legovaná oceľ (4140)	Legovaná oceľ (4340)
Pevnosť v ťahu (Q&T)	570 – 700 MPa	950–1 100 MPa	1 200–1 450 MPa
Vytvrditeľnosť	Nízka (plytké tvrdnutie)	Stredne vysoké	Veľmi vysoká
Húževnatosť pri nízkej teplote	Chudák	Dobre	Výborne
Odolnosť proti korózii	Chudák	Mierne	Mierne
Pevnosť pri vysokej teplote	Chudák above 300°C	Dobre to 450°C	Dobre to 450°C
Relatívne náklady na materiál	Najnižšia	1,5–2x obyčajný uhlík	2,5–4x obyčajný uhlík

V aplikáciách, kde je výkovok malý, málo zaťažený alebo ľahko vymeniteľný, môže byť obyčajná uhlíková oceľ praktickou voľbou. Avšak pre akýkoľvek komponent, kde by zlyhanie bolo katastrofálne, alebo kde je zníženie veľkosti časti (hmotnosti) komerčne dôležité, Výkovky z legovanej ocele deliver a cost-performance advantage ktorý rýchlo kompenzuje vyššiu cenu materiálu zníženou hmotnosťou komponentov, predĺženou životnosťou a nižšou frekvenciou údržby.

Ako vybrať správnu triedu legovanej ocele pre vašu požiadavku na kovanie

Výber správneho zloženia legovanej ocele pre projekt kovania je štruktúrovaným inžinierskym rozhodnutím. Mali by sa systematicky hodnotiť tieto faktory:

Rozsah prevádzkových teplôt: Pre okolité a mierne teploty do 400°C postačujú štandardné Cr-Mo triedy ako 4140 alebo F11. Pre teploty nad 500 °C by sa mali zvážiť modifikované triedy 9Cr (P91, P92) alebo austenitické nerezové výkovky.
Požadovaná úroveň sily: Určte minimálnu medzu klzu a pevnosť v ťahu požadovanú konštrukciou. Pre medze klzu nad 900 MPa by sa mali zvoliť triedy s obsahom niklu (4340, 300M) alebo ultravysokopevné legované ocele.
Hrúbka profilu a kaliteľnosť: Výkovky s väčším prierezom vyžadujú vyššiu prekaliteľnosť na dosiahnutie prekalenia. Obyčajné legované ocele ako 4140 môžu byť plne kalené po častiach až do približne priemer 75 mm ; pre väčšie profily sú potrebné vyššie triedy niklu alebo vákuovo pretavené varianty.
Korozívne prostredie: Ak bude výkovok vystavený H2S, chloridom alebo kyslému prostrediu, mali by sa zvážiť legované ocele odolné voči korózii s vyšším chrómom alebo nehrdzavejúcou oceľou, aj keď základné mechanické požiadavky by mohla spĺňať jednoduchšia zliatina.
Požiadavky na zvárateľnosť: Vyšší obsah uhlíka a zliatin vo všeobecnosti znižuje zvárateľnosť. Ak sa výkovok z legovanej ocele bude zvárať v prevádzke, hodnota uhlíkového ekvivalentu (CE) je uvedená nižšie 0.45 je typicky zameraný na zabránenie vodíkom vyvolanému praskaniu v HAZ bez povinného predhrievania.
Rázová húževnatosť pri nízkych teplotách: Pre pobrežné, arktické alebo kryogénne aplikácie musí byť špecifikovaná energia nárazu Charpy pri minimálnej projektovanej teplote. Prídavky niklu sú najefektívnejším spôsobom na udržanie húževnatosti pri teplotách pod nulou vo výkovkoch z legovanej ocele.

Nové trendy v zložení legovanej ocele a technológii kovania

Oblasť vývoja legovanej ocele nie je statická. Úsilie v oblasti výskumu a priemyselného vývoja naďalej posúva hranice toho, čo môžu kompozície legovanej ocele dosiahnuť, s významnými dôsledkami pre výkovky z legovanej ocele ďalšej generácie.

Pokročilé nízkolegované ocele s vysokou pevnosťou (AHSLA).

Tieto druhy dosahujú vyššie pevnosti v ťahu 1 000 MPa s celkovým obsahom zliatiny pod 3 %, predovšetkým prostredníctvom mikrolegovania prídavkom nióbu (0,02–0,06 %), titánu (0,01–0,04 %) a vanádu (0,05–0,15 %). Mechanizmus sa spolieha na precipitačné vytvrdzovanie z jemných karbidových a nitridových častíc, ktoré vznikajú počas riadeného chladenia po kovaní. Výsledkom je trieda, ktorá kombinuje pevnosť tradičnej vysokolegovanej ocele s výrazne zlepšenou zvariteľnosťou a nižšími nákladmi na suroviny.

Termomechanicky riadené spracovanie (TMCP) pre výkovky

TMCP integruje deformáciu kovania s riadeným chladením v jedinej koordinovanej sekvencii, čím nahrádza konvenčné cykly opätovného ohrevu a kalenia. Pre legované ocele môže TMCP dosiahnuť nižšie veľkosti zrna 10 mikrometrov — oveľa jemnejšie ako konvenčne kovaný a tepelne spracovaný materiál. Jemnejšia veľkosť zrna súčasne zlepšuje pevnosť, húževnatosť a odolnosť proti únave bez zvýšenia obsahu zliatiny, čím sa znižuje spotreba energie pri tepelnom spracovaní až o 25 % pri niektorých kováčskych operáciách.

Aditívna výroba ako doplnok k výkovkom

Zatiaľ čo aditívna výroba (AM) nemôže replikovať štruktúru vlákien a hustotu výkovkov z legovanej ocele, stále viac sa používa na predlisky s takmer sieťovým tvarom, ktoré sa následne kujú. Tento hybridný prístup znižuje plytvanie materiálom z 60 – 70 % pomery medzi nákupmi a lietaním typické pri konvenčnom kovaní na menej ako 30 % pre zložité tvary, pri zachovaní výhod štrukturálnej integrity procesu kovania. Prášky legovanej ocele pre AM sú rastúcim špeciálnym segmentom so zložením, ktoré presne odzrkadľuje zavedené druhy tvárnených zliatin.

Výpočtový dizajn zliatiny

Výpočtové termodynamické nástroje založené na CALPHAD teraz umožňujú metalurgom navrhovať nové kompozície legovanej ocele predpovedaním fázových diagramov, transformačných teplôt a vývoja mikroštruktúr pred roztavením jediného kilogramu ocele. Tento prístup dramaticky zrýchľuje vývojový cyklus pre nové triedy kovania z legovanej ocele – skracuje čas od koncepcie po kvalifikovanú výrobnú triedu z tradičnej 10-15 rokov v niektorých programoch až 3–5 rokov.
